TÍNH TOÁN CHỌC THỦNG THEO TCVN 5574 : 2018

Tóm tắt bài báo tính toán chọc thủng theo TCVN 5574 : 2018

Tác giả: TS. Lê Minh Long

Trong tiêu chuẩn mới TCVN 5574:2018, thay thế cho TCVN 5574:2012, có sự thay đổi đáng kể trong tính toán chọc thủng cho các cấu kiện phẳng so với phiên bản cũ TCVN 5574:2012, đó là kể đến ảnh hưởng của mô men uốn, tác dụng tại vùng chọc thủng. Bài báo này của TS. LÊ MINH LONG đề cập tới một số điểm cần lưu ý khi áp dụng TCVN 5574:2018 để tính toán chọc thủng và làm rõ được  cách tính toán mới, cũng như thiết lập được sơ đồ khối để có thể sử dụng trong thực tế tính toán thiết kế. Bài báo cũng đã thiết lập được công thức tính mô men kháng uốn cho các trường hợp cụ thể dùng trong tính toán chọc thủng.

Abstract: In the new version TCVN 5574:2018  replacing TCVN 5574:2012, there are significant  changes in punching shear design for flat elements  compared between the new and the old versions,  that is, the influences of bending moment acting at  punching shear zone have been taken into account.  This paper provides some remarks when using  TCVN 5574:2018 for punching shear design,  explaining the new design method, as well as  providing flow-chats for ease of practical  calculations. This paper also establishes the  formulae to calculate the section modulus for  specific cases in punching shear design.

Một trong những điểm mới trong tiêu chuẩn mới  TCVN 5574:2018 [2] so với tiêu chuẩn cũ TCVN  5574:2012 [1] là phần tính toán chọc thủng đối với  các cấu kiện phẳng dạng bản như bản sàn, bản  móng. Trước đây tiêu chuẩn cũ [1] đưa ra cách tính  đơn giản, chỉ kể đến tác dụng của lực tập trung (lực  chọc thủng) mà không kể đến ảnh hưởng của các  mô men uốn tác dụng theo một hoặc hai phương  như trong thực tế vẫn thường xảy ra.

Tiêu chuẩn mới [2] đã khắc phục được vấn đề này như tác giả nhóm soạn thảo [2] đã nói trong bài  viết [5] khi dự thảo của tiêu chuẩn mới [2] đang ở dạng dự thảo TCVN 5574:2017. Theo đó, tiêu  chuẩn mới [2] vẫn sử dụng mô hình tính toán chọc  thủng đang được áp dụng trong tiêu chuẩn cũ [1] nhưng có một số điều chỉnh để kể đến được ảnh  hưởng của mô men uốn tác dụng mà trong tiêu  chuẩn cũ [1] chưa kể đến được. Trong phần tính  chọc thủng của tiêu chuẩn mới [2] cũng có những  điểm cần lưu ý khi áp dụng trong thực tế. Để làm rõ  điều này, bài báo này tập trung phân tích những  điểm cần lưu ý đó. Ngoài ra, bài báo cũng đã thiết  lập được trình tự tính toán tổng quát cũng như các  sơ đồ khối chi tiết cho các trường hợp tính toán  khác nhau nhằm giúp cho việc tính toán thiết kế trong thực tế được thuận lợi hơn

Sơ đồ khối chi tiết trình tự tính toán theo TCVN 5574:2018

Trên cơ sở trình tự tổng quát, có thể triển khai  chi tiết trình tự tính toán cho các trường hợp cụ thể theo các sơ đồ khối ở các hình 3, 4 và 5. Trong các  sơ đồ khối ở đây chỉ xét cốt thép ngang đặt đều bao  quanh diện truyền tải với bước như nhau. Vận dụng  các sơ đồ này có thể thiết lập được sơ đồ khối khác  cho các trường hợp cốt thép ngang đặt với bước  khác nhau theo hai phương, hoặc đặt tập trung theo  các trục của diện truyền tải. Và khi đó cũng cần chú  ý kể đến (tức là cộng đại số) mô men bổ sung F·e do trọng tâm đường bao tiết diện tính toán đặt lệch  tâm so với trọng tâm diện truyền tải.

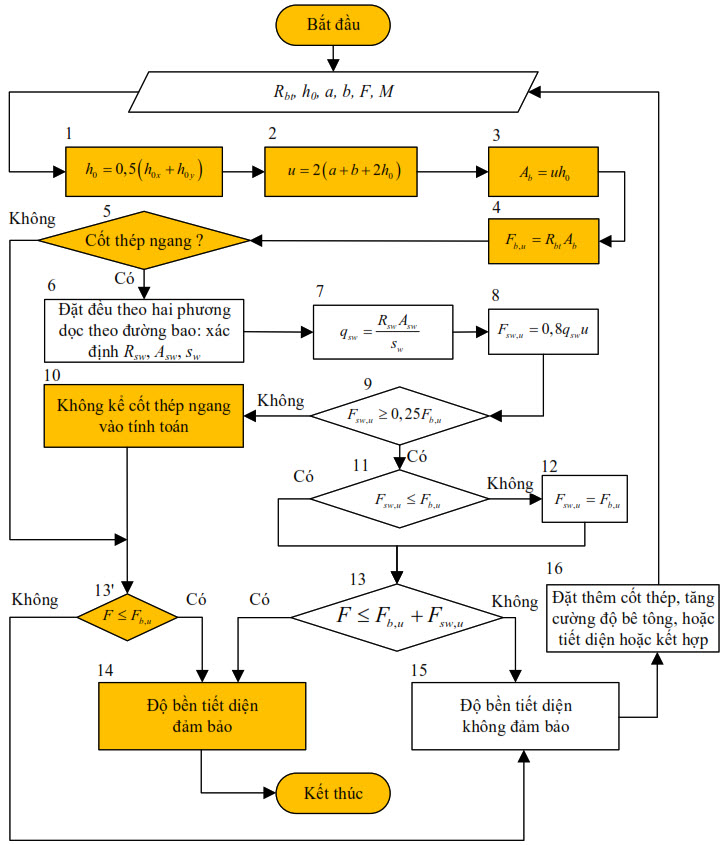

Sơ đồ khối cho trường hợp chỉ có tác dụng của lực chọc thủng

(Hình ảnh theo bài báo)

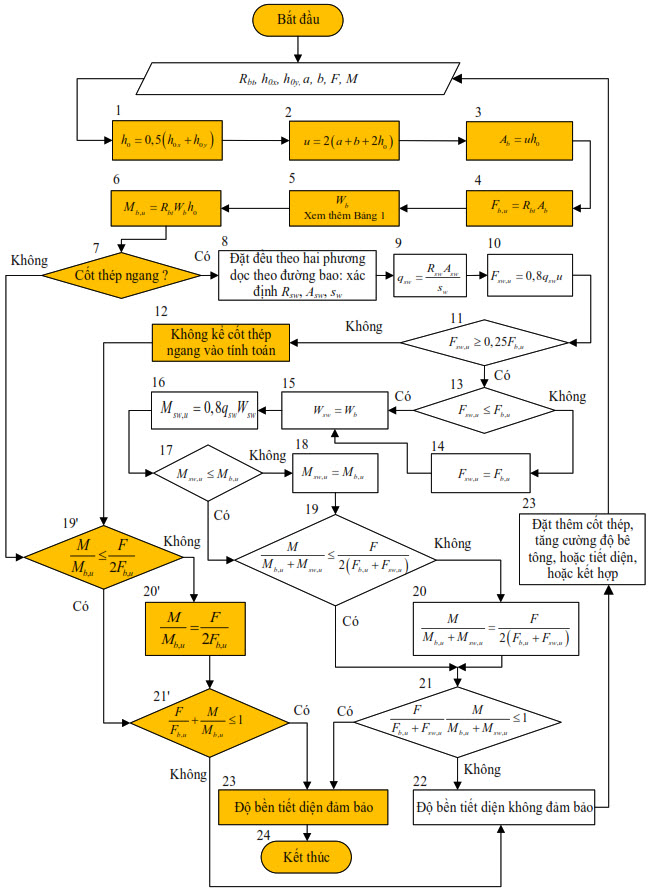

Sơ đồ khối cho trường hợp có tác dụng của lực chọc thủng và mô men uốn theo một phương

(Hình ảnh theo bài báo)

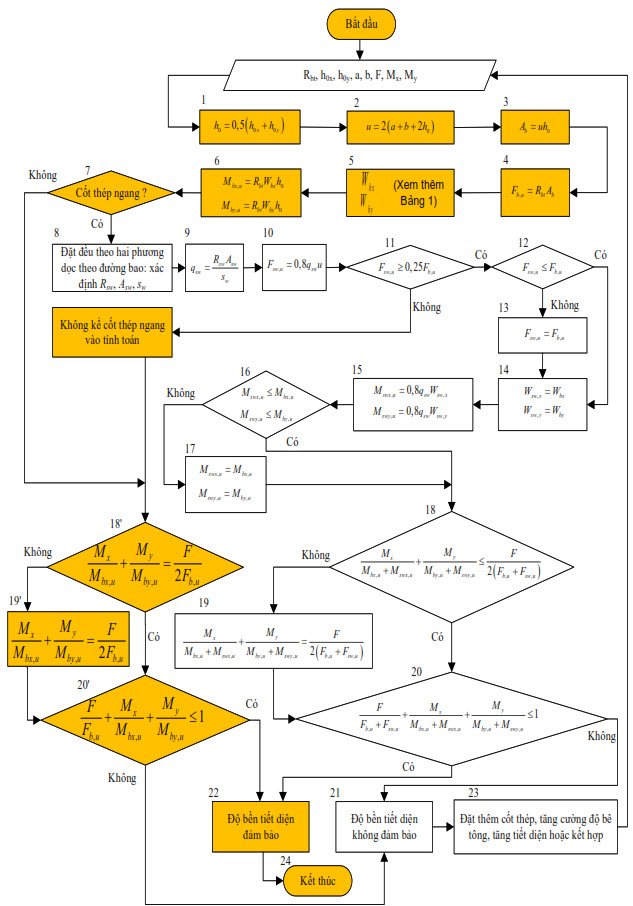

Sơ đồ khối cho trường hợp có tác dụng của lực chọc thủng và mô men uốn theo hai phương

(Hình ảnh theo bài báo)


Các trường hợp cụ thể

Việc xác định đường bao cũng như mô men  kháng uốn của nó trong trường hợp cột giữa gây chọc thủng thường đơn giản hơn vì khi đó chỉ xét  đường bao khép kín.

Mời các bạn đọc nội dung đầy đủ của bài báo về tính toán theo tiêu chuẩn mới TCVN 5574:2018 trong phần tải về HocThatNhanh chia sẻ cuối bài này.

Kết luận

Trong tiêu chuẩn mới TCVN 5574:2018 có thay  đổi đáng kể trong cách tính chọc thủng cho cấu kiện  phẳng so với tiêu chuẩn cũ TCVN 5574:2012 là đã  kể được ảnh hưởng của mô men uốn phù hợp với  thực tế và bài báo đã phân tích làm rõ thêm một số điểm mới này cũng như những điểm cần lưu ý khi  áp dụng tiêu chuẩn mới.

Bài báo cũng đã thiết lập được trình tự tính toán  chọc thủng tổng quát và chi tiết cho các trường hợp  chỉ có lực tập trung, lực tập trung kết hợp mô men  tập trung trong cả trường hợp có hoặc không có cốt  thép ngang. Ngoài ra, bài báo cũng đã thiết lập  được các công thức tính sẵn mô men kháng uốn  của đường bao tính toán giúp cho công tác thiết kế được thuận tiện hơn

Bản đầy đủ của Tác giả - TS.Lê Minh Long:





---

---
