Hướng dẫn dựng lam gỗ đứng và ngang chi tiết trong Revit – nhanh – chuẩn – dễ áp dụng

Tự học Revit online Nov 29, 2025

Bài viết này hướng dẫn chi tiết cách dựng hệ lam gỗ đứng và lam gỗ ngang trong Revit bằng các công cụ Curtain Wall, Model In-Place, Structural Framing và Beam System, tối ưu cho làm mô hình nhanh, chính xác và dễ quản lý. Nội dung phù hợp cho người mới bắt đầu lẫn người đã làm Revit lâu năm nhưng muốn chuẩn hóa quy trình và tối ưu hồ sơ kiến trúc – kết cấu.

Tổng quan về hệ lam gỗ trong Revit

Trong kiến trúc hiện đại, lam gỗ đứng và lam gỗ ngang được dùng để tạo điểm nhấn mặt đứng, che nắng, điều tiết ánh sáng và tăng chiều sâu không gian. Revit cho phép mô hình hóa hệ lam này một cách tham số hóa, giúp kiến trúc sư dễ chỉnh sửa, quản lý và xuất thống kê phục vụ thiết kế thi công.

Khi hiểu đúng bản chất từng công cụ (Curtain Wall, Mullion, Model In-Place, Family Structural Framing, Beam System), bạn có thể dựng lam nhanh, đồng bộ vật liệu, dễ thay đổi khi dự án cập nhật phương án. Đây là nền tảng quan trọng để triển khai BIM cho các công trình có nhiều lam che nắng, lam gỗ façade phức tạp.

Hướng dẫn dựng lam gỗ đứng và ngang chi tiết trong Revit – nhanh – chuẩn – dễ áp dụng-1

Tối ưu SEO – từ khóa nên tập trung

Khi tối ưu SEO cho chủ đề này, nên tập trung nhóm từ khóa chính sau:

“dựng lam gỗ trong Revit”, “lam gỗ đứng Revit”, “lam gỗ ngang Revit”
“Curtain Wall lam gỗ”, “Revit Structural Framing lam gỗ”, “Beam System lam ngang”
“hướng dẫn lam gỗ Revit cho người mới”, “Revit lam che nắng”, “Revit lam kiến trúc”

Các cụm này nên xuất hiện tự nhiên ở: tiêu đề H1, H2, đoạn mở đầu, mô tả ngắn, thẻ alt hình ảnh và trong nội dung các bước thao tác. Tránh nhồi nhét từ khóa; ưu tiên viết theo dạng hướng dẫn từng bước, đi kèm ví dụ thực tế để giữ thời gian on-page tốt.

Dùng Curtain Wall để dựng lam gỗ đứng

Curtain Wall là công cụ mạnh để dựng hệ lam gỗ đứng trong Revit nhờ khả năng chia lưới (Grid) và gán thanh Mullion theo profile tùy chỉnh. Thay vì vẽ từng thanh thủ công, bạn để Curtain Wall xử lý tự động toàn bộ hệ lam đứng lặp lại theo trục.

Quy trình cơ bản:

Tạo hoặc Duplicate một loại Curtain Wall riêng cho lam gỗ (ví dụ “Lam_Go_Dung”).
Thiết lập Curtain Grids theo phương đứng với Layout là Fixed Distance và nhập khoảng cách lam mong muốn (ví dụ 80 – 120 mm).
Tạo Family Mullion với profile hình chữ nhật theo kích thước lam gỗ (rộng, dày) và gán làm thanh đứng cho Curtain Wall.
Chọn vật liệu gỗ (Ash, Oak, Walnut…) trong mục Material của Mullion để đồng bộ toàn hệ lam đứng.

Ưu điểm của cách này:

Dựng cực nhanh, chỉ cần vẽ một bức tường Curtain Wall là có đầy đủ hệ lam dọc.
Dễ chỉnh sửa khoảng cách lam: chỉ cần thay đổi tham số Layout hoặc khoảng cách Grid.
Thay đổi kích thước, profile hoặc vật liệu lam một lần là cập nhật toàn bộ mô hình.

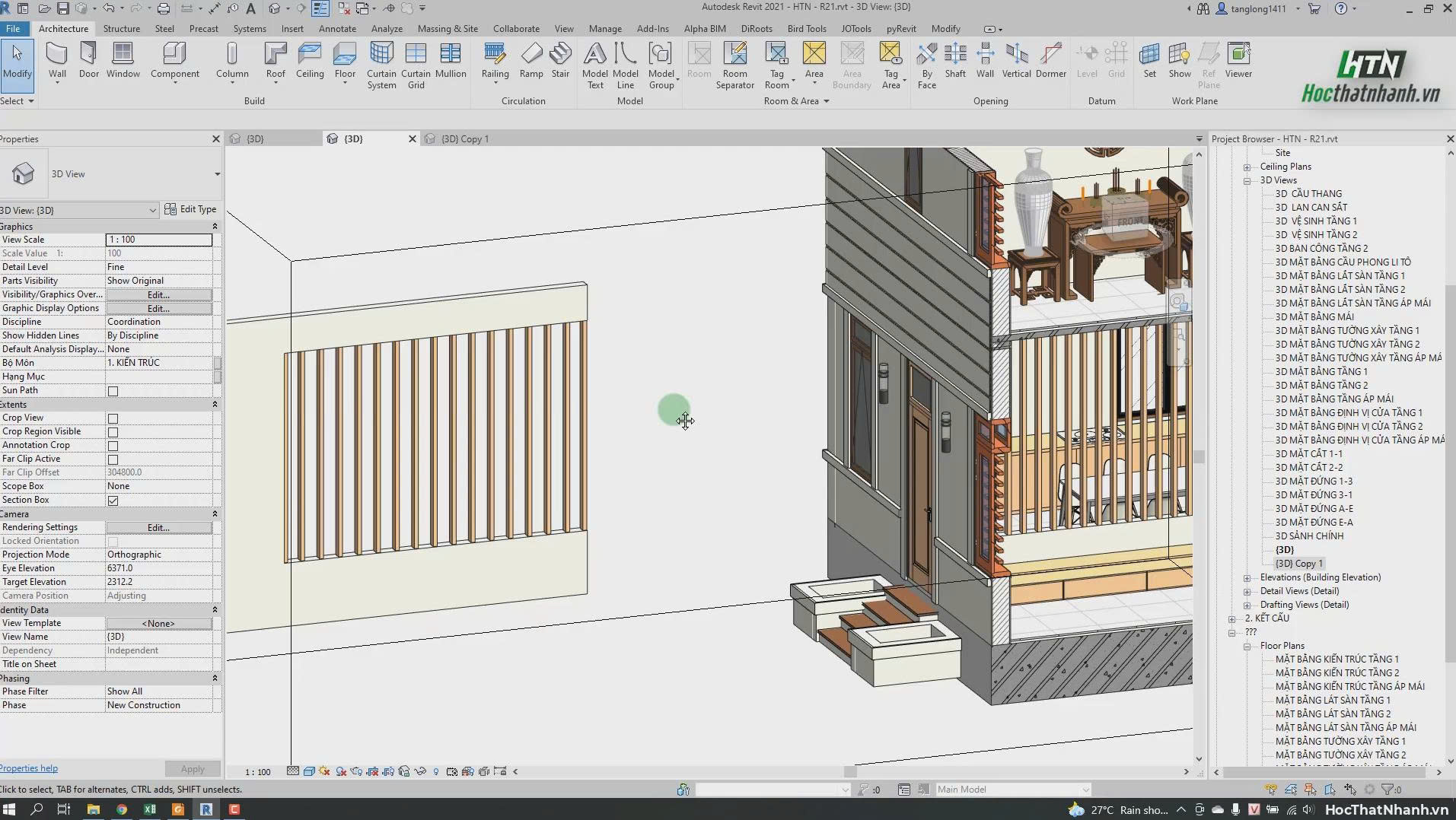

z7274551121665_60b1cffae4bfa89b13d7aacad5519e1d

Hai phương pháp dựng lam gỗ ngang

Lam gỗ ngang có thể dựng theo hai hướng: dùng Model In-Place kết hợp Array hoặc dùng Family Structural Framing với Beam System. Mỗi phương pháp có ưu nhược điểm khác nhau, phù hợp với mục đích trình bày hay triển khai chi tiết.

Lam ngang bằng Model In-Place + Array

Model In-Place thích hợp khi bạn cần dựng nhanh lam ngang cho phối cảnh, không cần thống kê chi tiết hay tái sử dụng trong nhiều dự án. Phương án này thường được dùng khi mô hình chủ yếu phục vụ render hoặc thuyết trình phương án kiến trúc.

Các bước cơ bản:

Chọn Category phù hợp (thường là Generic Models hoặc Structural Framing nếu muốn dễ quản lý).
Dựng một thanh lam ngang với kích thước đúng (rộng, dày, dài) bằng Extrusion trong môi trường In-Place.
Dùng công cụ Array theo phương ngang hoặc dọc để nhân bản lam theo khoảng cách mong muốn.

Nhược điểm:

Khó chỉnh sửa tham biến hàng loạt, mỗi lần đổi cao độ hoặc khoảng cách phải chỉnh thủ công hoặc chỉnh lại Array.
Không thống kê được chính xác và khó tái sử dụng mô hình lam cho các dự án khác.

Lam ngang bằng Structural Framing + Beam System (khuyên dùng)

Đây là phương pháp chuyên nghiệp, phù hợp dự án thật, vì lam ngang được xem như “dầm lam” và được quản lý bằng cấu trúc Structural Framing. Khi kết hợp với Beam System, hệ lam ngang có thể phân bố tự động và cập nhật theo biên dạng mái, dầm hoặc khung đỡ.

Quy trình đề xuất:

Tạo Family lam gỗ thuộc Category Structural Framing, định nghĩa tham biến chiều dài, chiều rộng, chiều cao.
Thiết lập vật liệu gỗ, tham số hiển thị (Detail Level, Visibility) và tạo các Type khác nhau cho nhiều kích thước lam.
Trong dự án, tạo Beam System theo biên dạng cần đặt lam ngang, chọn loại lam gỗ vừa tạo thay cho dầm mặc định.
Chọn khoảng cách, hướng Beam Direction để lam ngang bám đúng theo ý đồ thiết kế mặt đứng hoặc mái che.

Ưu điểm:

Tái sử dụng Family lam gỗ cho nhiều công trình, chỉ cần Load vào dự án mới.
Thống kê số lượng, chiều dài, khối lượng lam trực tiếp từ Schedule trong Revit.
Lam tự động bám theo Beam System, khi bạn chỉnh biên dạng hay cao độ, hệ lam cập nhật theo mà không cần dựng lại.

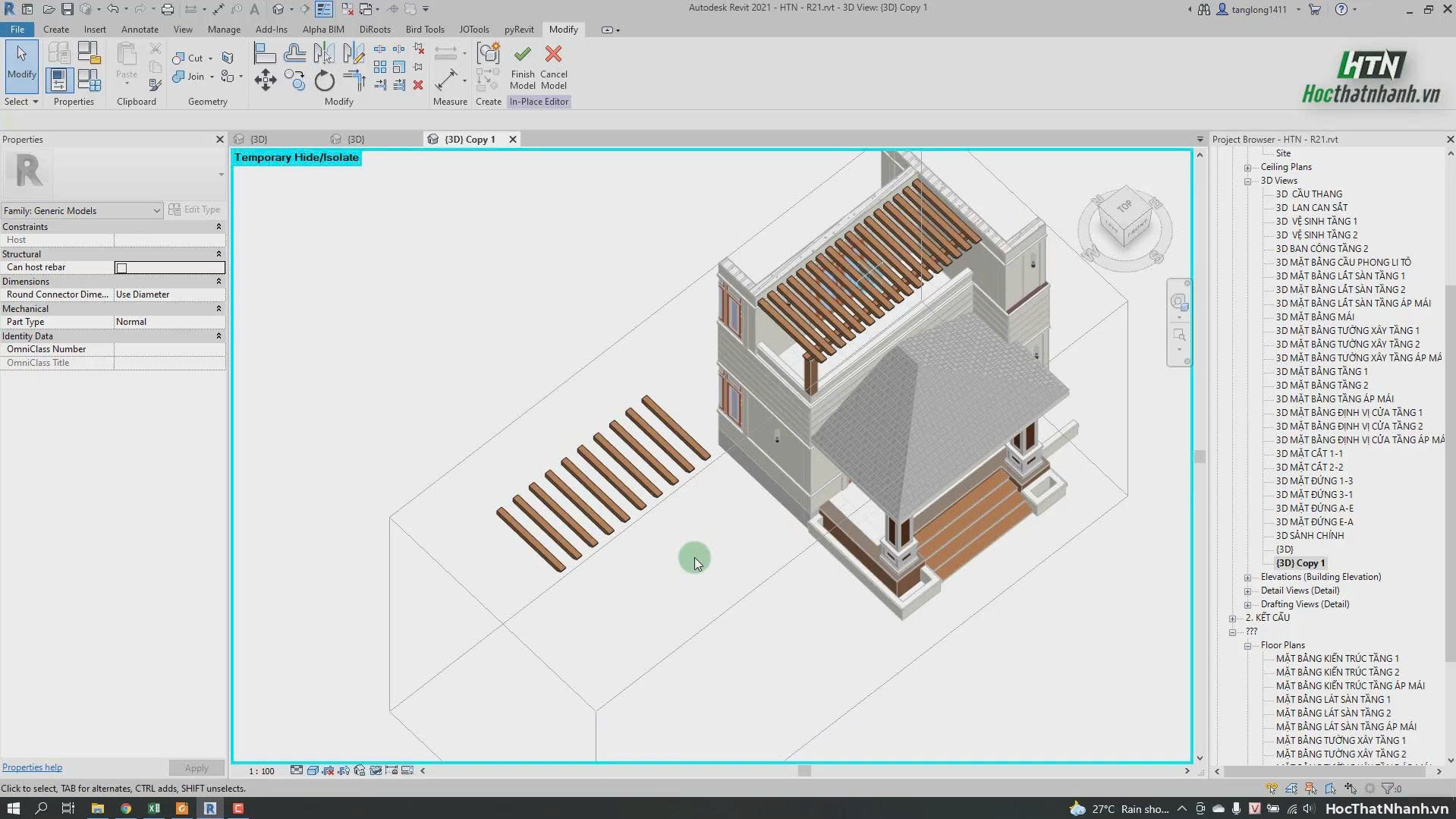

z7274574272521_d3c3fb5ba55df2bee65a9a0e091aa12b

Bảng so sánh các phương pháp dựng lam

Bảng dưới giúp dễ chọn phương pháp dựng lam phù hợp với từng loại công việc.

Nội dung	Lam đứng – Curtain Wall	Lam ngang – Model In-Place + Array	Lam ngang – Structural Framing + Beam System
Mục đích chính	Lam đứng lặp lại, façade	Phối cảnh, mô hình trình diễn	Công trình thực tế, triển khai BIM
Tốc độ dựng	Rất nhanh	Nhanh lúc ban đầu	Nhanh với hệ lớn
Khả năng chỉnh sửa	Dễ chỉnh Grid, Mullion	Chỉnh khó khi thay đổi lớn	Thay đổi được tham số, bám hệ dầm
Thống kê khối lượng	Có thể thống kê bằng Schedule	Gần như không dùng để thống kê	Thống kê chi tiết lam như dầm
Mức độ tái sử dụng	Tái sử dụng Type Curtain Wall	Hầu như không tái sử dụng tốt	Tái sử dụng Family cho nhiều dự án
Độ phù hợp dự án thực tế	Cao với lam đứng lặp	Trung bình, thiên về phối cảnh	Rất cao cho lam ngang kết cấu

Thiết lập tham biến & profile lam gỗ

Để mô hình lam gỗ trong Revit vừa đẹp, vừa dễ quản lý, cần xây dựng hệ tham biến và profile chuẩn ngay từ đầu. Điều này giúp bạn linh hoạt khi thay đổi phương án mà không phải dựng lại toàn bộ hệ lam.

Nên áp dụng:

Tham biến vật liệu (Material Parameter) để chuyển đổi nhanh giữa các loại gỗ như Ash, Oak, Walnut, Teak.
Tham biến kích thước (Width, Height, Thickness) cho từng Family lam để thay đổi tỷ lệ lam mà không cần chỉnh hình học trực tiếp.
Sử dụng các Type khác nhau cho cùng một Family lam gỗ để quản lý nhiều kích thước chuẩn theo catalog vật liệu.
Khi cần thống kê chi tiết (mã lam, chủng loại gỗ, nhà cung cấp), dùng Shared Parameter để đưa thông tin riêng vào Schedule.

Việc chuẩn hóa tham biến từ giai đoạn Family giúp file Revit nhẹ hơn, đồng thời tránh trùng lặp nhiều Family lam gỗ tương tự nhau. Đây là cách làm phổ biến trong hệ thống Family Revit chuyên nghiệp, nhất là với các office BIM lớn.

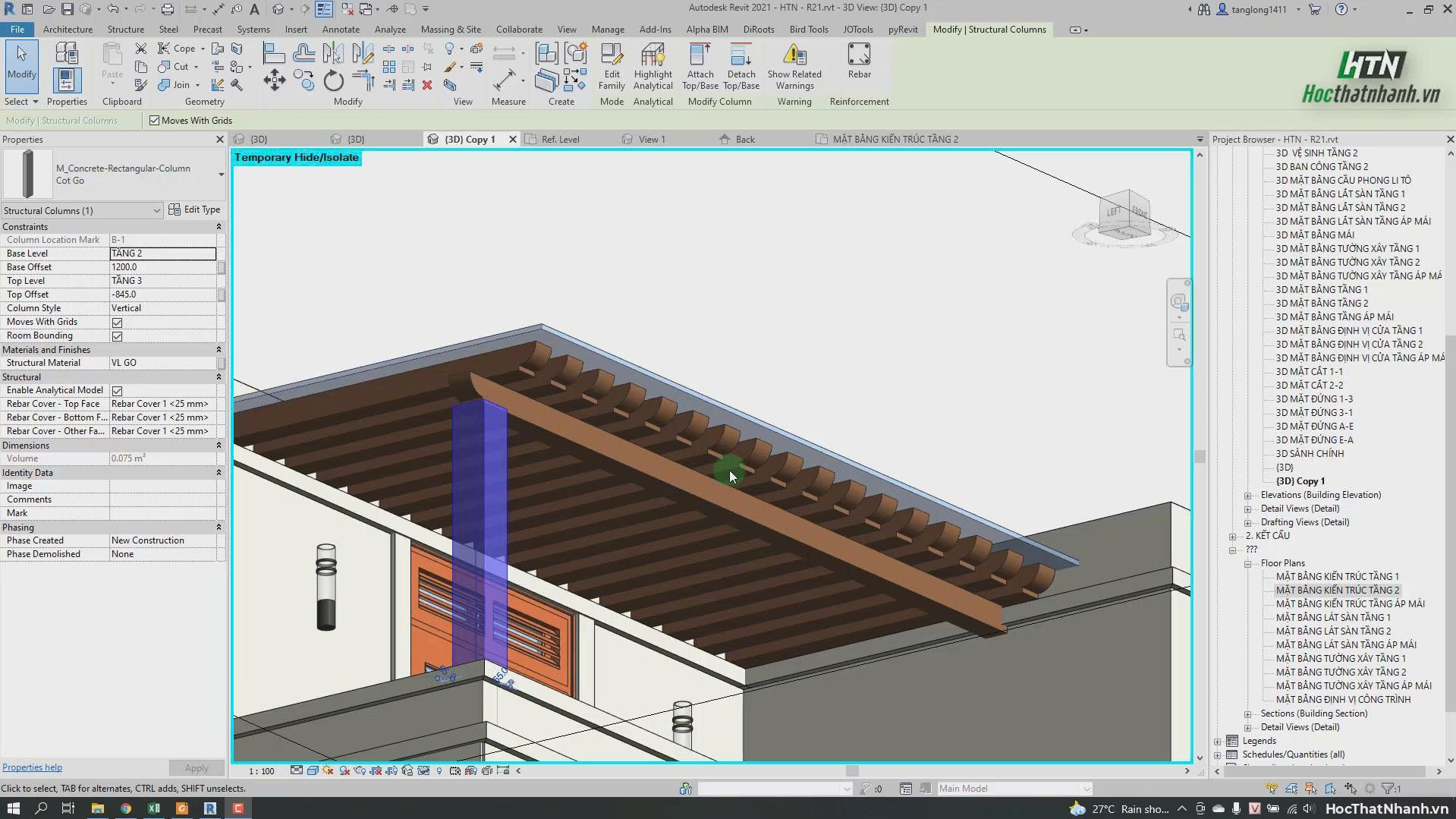

z7274576210839_9953df92d56511b4328ccaff70882b7a

Bổ sung cột, khung đỡ và mái kính

Hệ lam gỗ chỉ hoàn chỉnh khi được gắn với cột, khung đỡ hoặc mái kính, đảm bảo hợp lý về kết cấu và thẩm mỹ. Trong Revit, bạn có thể kết hợp các Category khác nhau để mô hình hóa đầy đủ cấu tạo hệ lam.

Một số gợi ý triển khai:

Dùng Structural Columns hoặc Architectural Columns để dựng cột thép/cột bê tông đỡ lam đứng, căn theo lưới trục công trình.
Tạo khung thép hoặc khung nhôm đỡ lam bằng Structural Framing hoặc Generic Models, bám theo mép mái, ban công hoặc dầm viền.
Dùng Roof hoặc Curtain Roof kết hợp panel kính để tạo mái kính, sau đó bố trí lam ngang bên dưới hoặc phía trên tùy ý đồ che nắng.
Kiểm soát cao độ lam bằng Elevation, Section và các Reference Plane, đảm bảo lam thẳng hàng với khung đỡ và không xuyên qua các cấu kiện khác.

Khi các thành phần phụ được dựng chuẩn, bạn có thể trích chi tiết, phối cảnh, mặt đứng lam gỗ một cách rõ ràng, phục vụ hồ sơ thiết kế kỹ thuật – thi công.

Lời khuyên thực hành cho người mới

Với người mới làm Revit, dựng lam gỗ nhìn có vẻ phức tạp, nhưng khi chia từng bước và chọn đúng công cụ, bạn có thể dựng hệ lam hoàn chỉnh chỉ trong vài phút. Việc luyện tập trên các mô hình đơn giản trước, rồi dần mở rộng sang façade phức tạp sẽ giúp bạn nắm chắc quy trình.

Gợi ý lộ trình:

Làm quen Curtain Wall bằng cách dựng lam gỗ đứng cho một mảng mặt đứng nhỏ.
Thử Model In-Place + Array để dựng lam ngang cho một mái sảnh đơn giản nhằm hiểu rõ hình học và bố trí khoảng cách.
Nâng cấp lên Structural Framing + Beam System cho hệ lam ngang dài, có bám theo mái hoặc dầm cong.

Tóm lại, có thể nhớ nhanh:

Curtain Wall → tối ưu lam gỗ đứng lặp theo trục.
Structural Framing + Beam System → tối ưu lam gỗ ngang dùng cho dự án thực tế.
Model In-Place → chỉ dùng khi mô hình đơn giản, ưu tiên trình diễn, không cần thống kê chi tiết.

Vận dụng linh hoạt ba công cụ này sẽ giúp bạn dựng lam gỗ trong Revit nhanh hơn, hồ sơ chuẩn hơn và làm việc chuyên nghiệp hơn trong môi trường BIM.
