Đo diện tích trong phần mềm Qs Crystal

Bóc tách khối lượng theo dạng đo diện tích trong phần mềm QS Crystal là cách đo bóc phổ biến nhất phù hợp với rất nhiều công tác sử dụng, có thể kể đến như: các công tác hoàn thiện chống thấm, láng nền, lát sàn ..., các công tác ván khuôn đáy dầm, đáy sàn ….

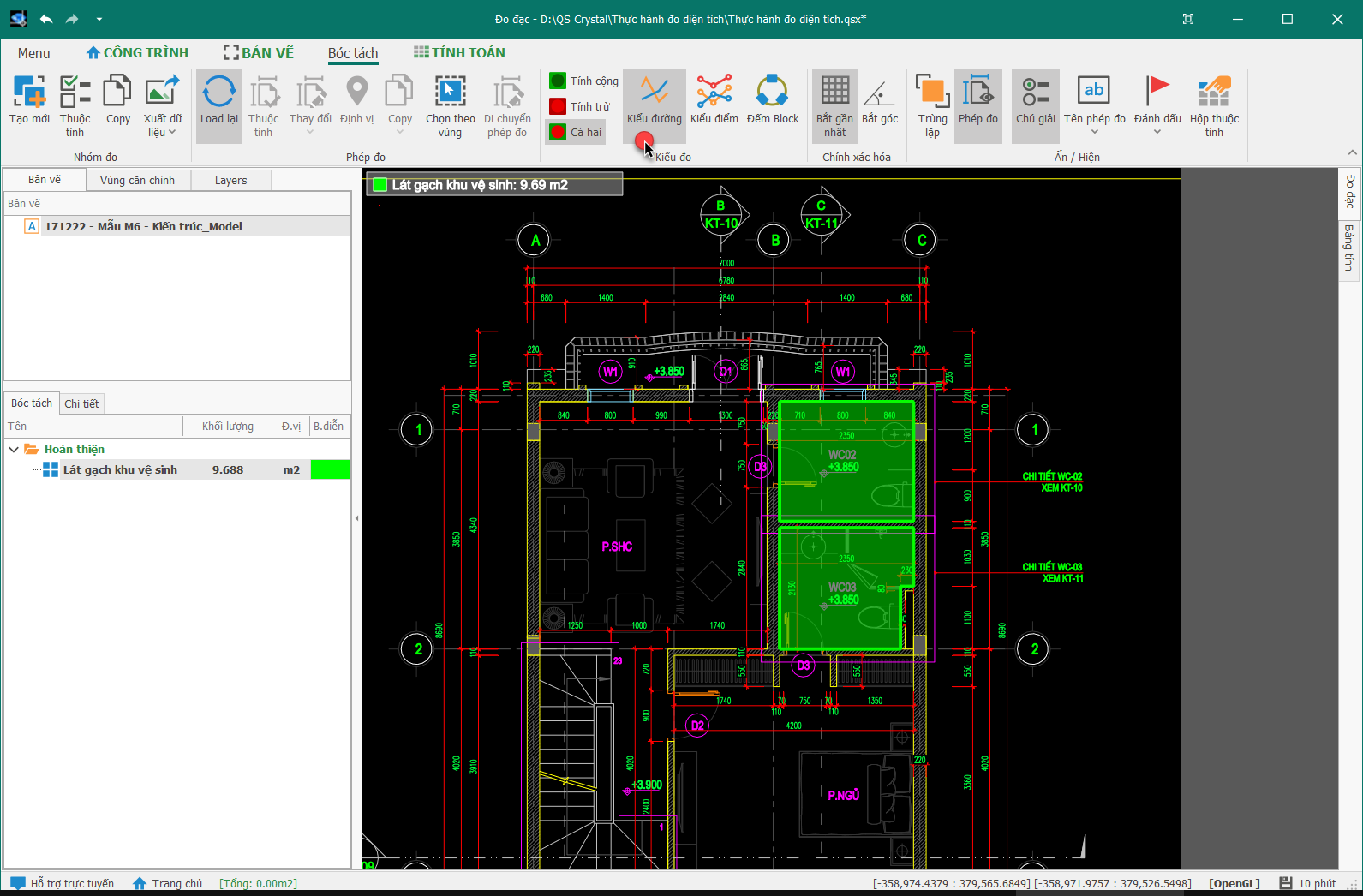

Các khối lượng có thể được đo bóc trực tiếp từ bản vẽ. Để đo diện tích của một chi tiết bất kì, ta vẽ theo đường bo của hình đó.

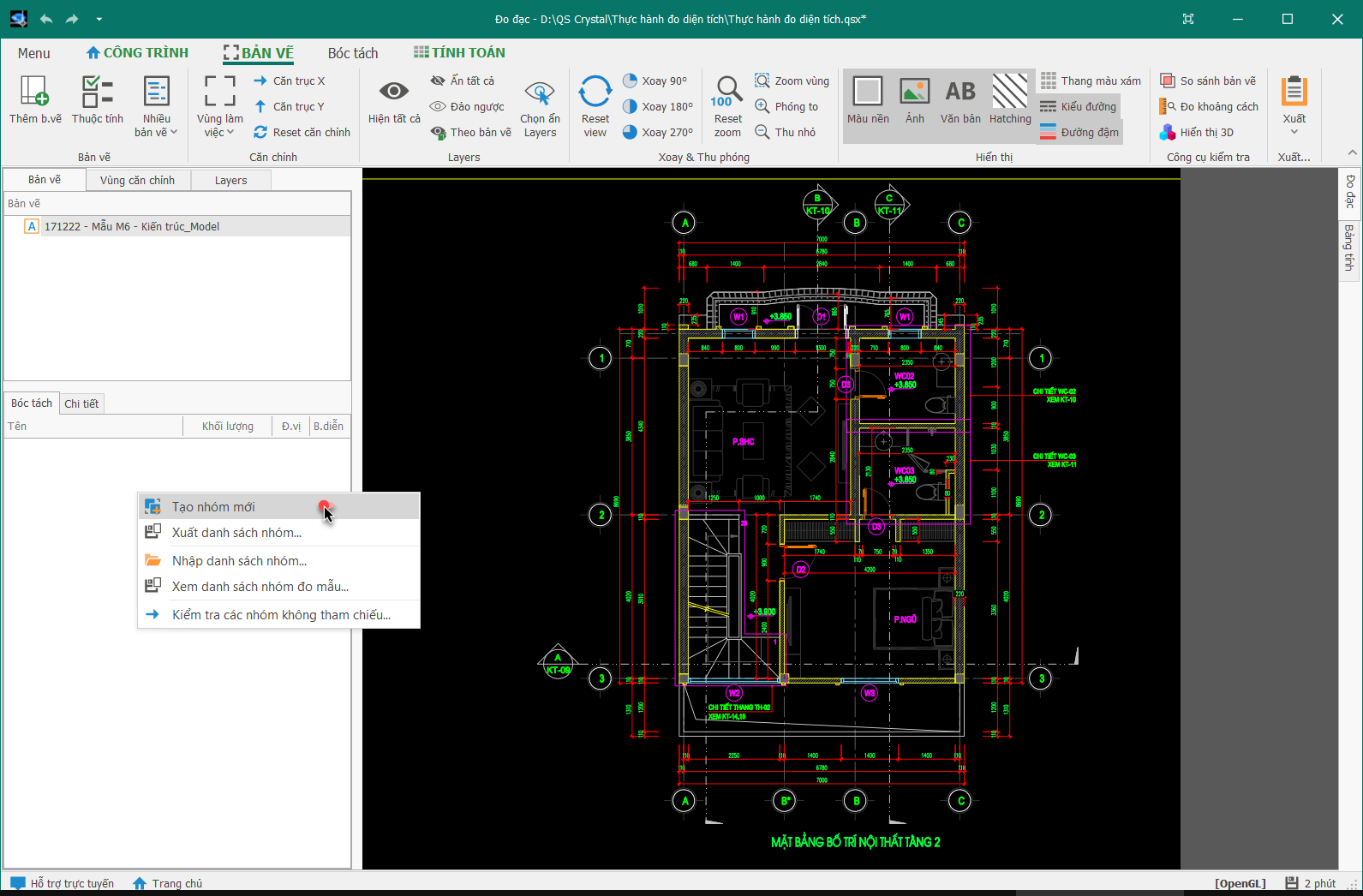

Bước 1: Để tạo phép đo diện tích, đưa chuột đến khu vực Bóc tách => Kích chuột phải => chọn Tạo nhóm mới.

Bước 02: Nhập các thông tin về phép đo

• Tên nhóm: là tên công việc thực hiện bóc tách.
• ID tham chiếu: Tự động. Người dùng không cần chỉnh ở đây.
• Thư mục: Xếp nhóm đo vào thư mục để sau này tiện quản lý (Kết cấu, Kiến trúc, MEP, Hạ tầng…)
• Kiểu đo: Chọn Đo diện tích.
• Màu biểu diễn: Ở chế độ mặc định, Phép tính cộng có màu xanh lá cây và Phép tính trừ có màu đỏ. Người dùng có thể chọn đổi màu ở đây.
• Tham số mặc định: Các tham số phụ để tính toán.

+ Hệ số: Khối lượng kết quả sẽ nhân theo hệ số này.

+ Chiều cao: Thông số chiều cao để tính Thể tích hoặc Diện tích tường.

+ Chiều rộng & Offset: Thông số phụ để lập công thức tính phức tạp

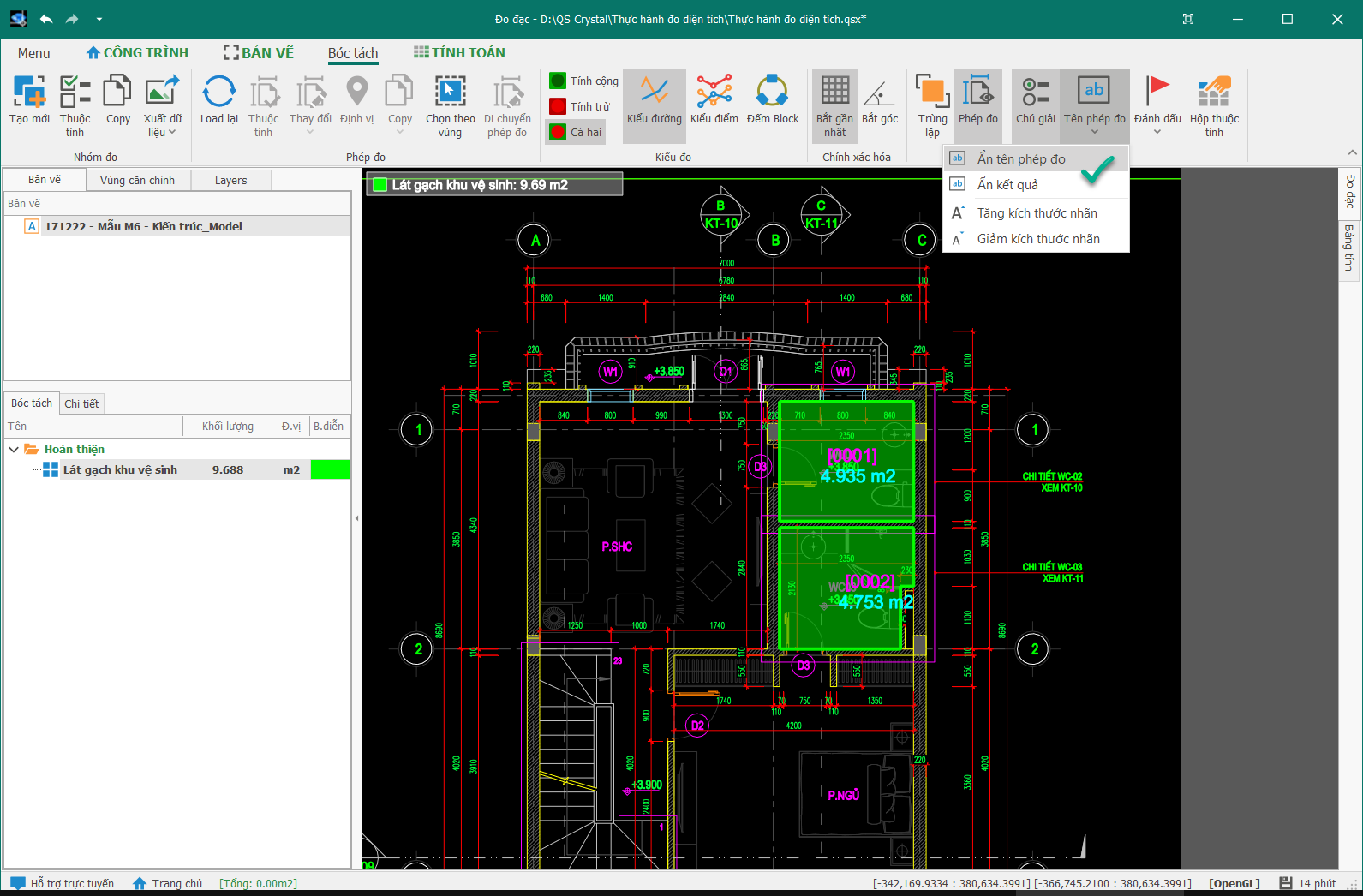

Bước 3: Kết hợp với lệnh: Tên phép đo / Hiển thị kết quả phép đo. Thông số phép đo sẽ thể hiện ngay trên hình vừa vẽ

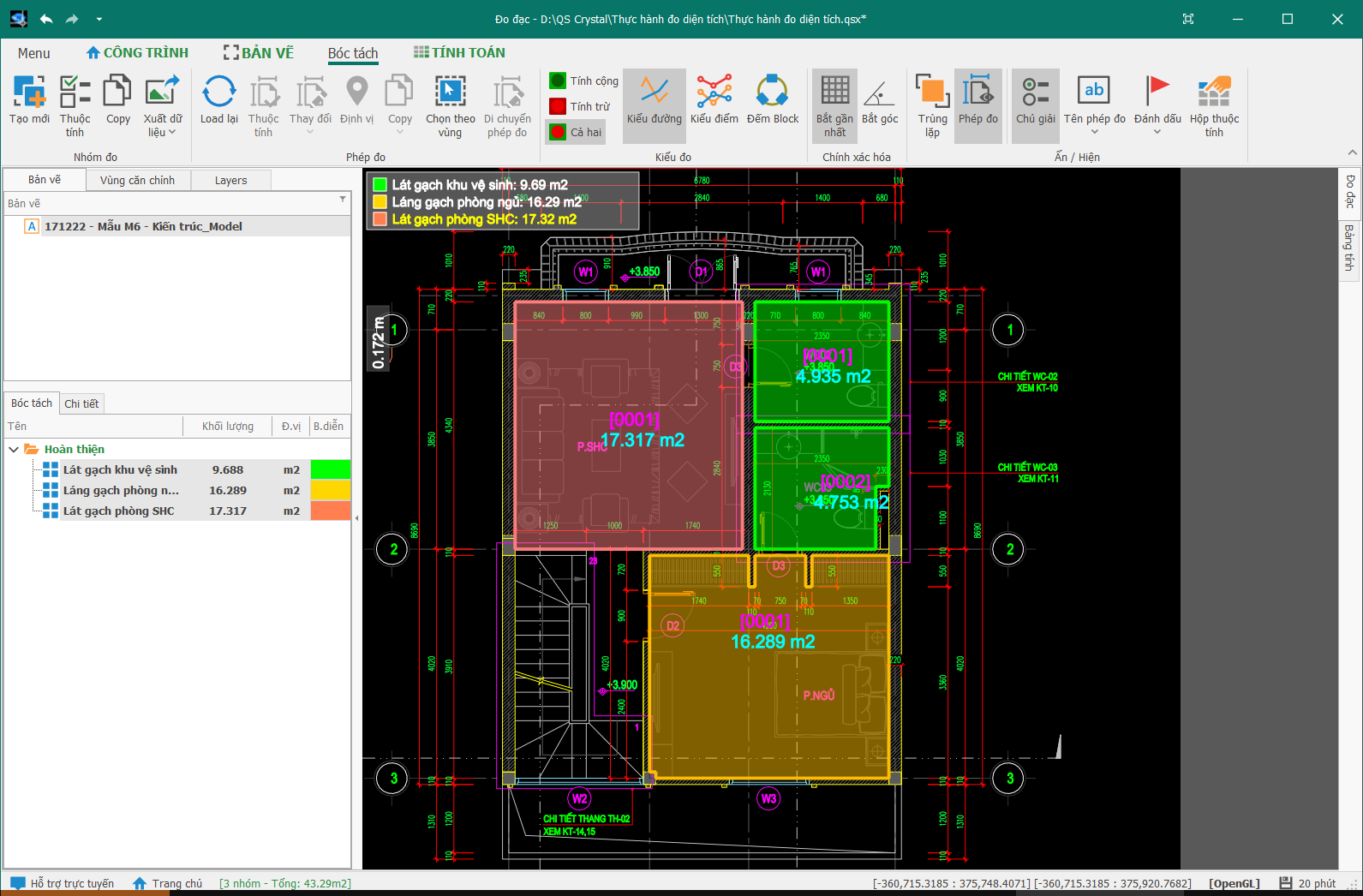

Xem ví dụ cụ thể dưới đây. Các khu vực được chỉnh màu khác nhau để dễ phân biệt. Để tạo màu từng khu vực riêng biệt, khi tạo nhóm bóc tách mới bạn cần chọn màu biểu diễn tùy ý ở vị trí phép đo tính cộng/ trừ
