Đo chiều dài trong phần mềm Qs Crystal

Bóc tách khối lượng theo kiểu đo chiều dài trong phần mềm QS Crystal được dùng phổ biến khi chúng ta thực hiện tính toán các công tác như: Len chân tường, các công tác trát, sơn bả, ốp …

Các khối lượng có thể được bóc tách trực tiếp từ bản vẽ. Để đo chiều dài của một chi tiết bất kì, ta vẽ theo chi tiết đó.

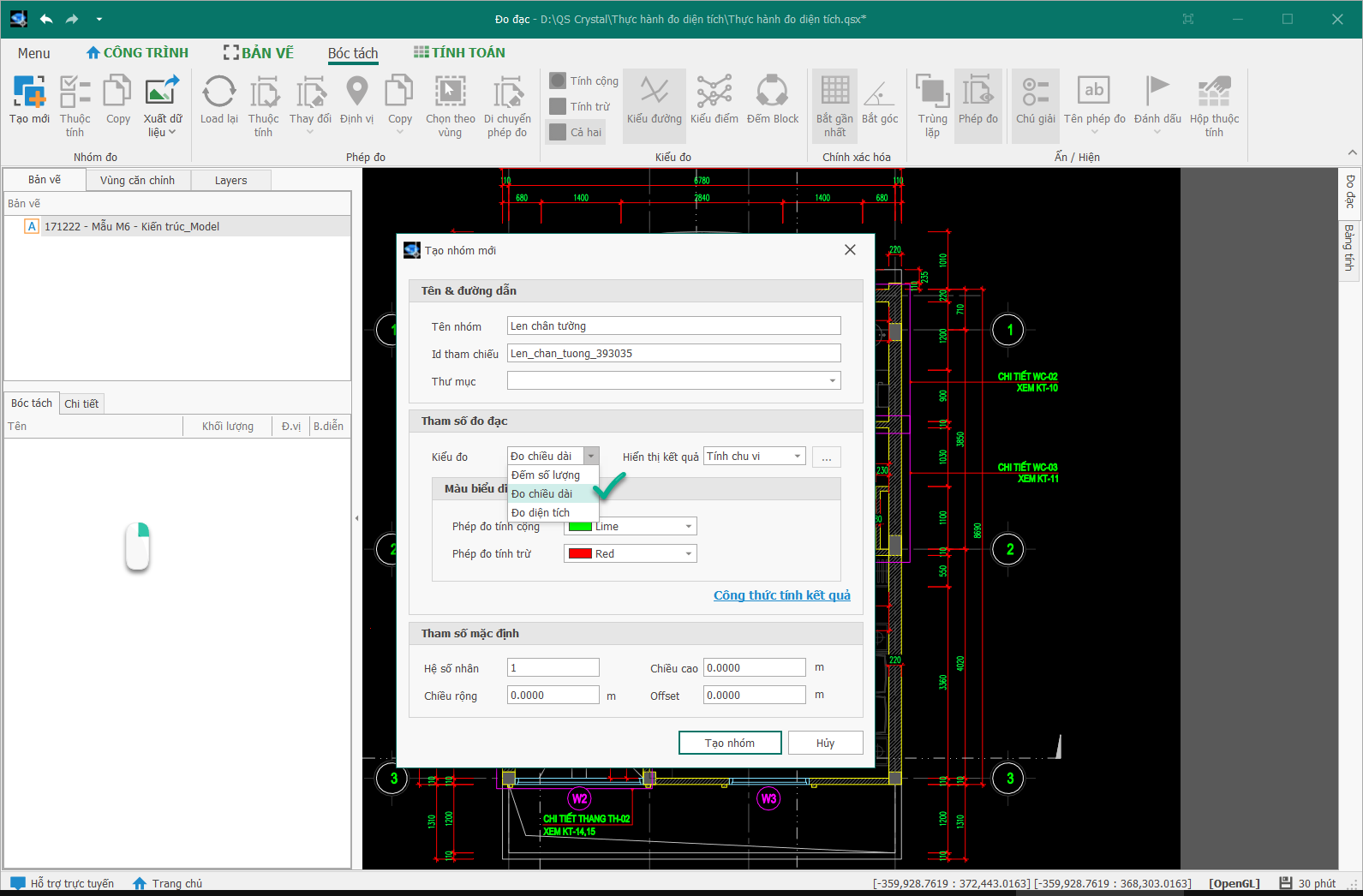

Bước 1: Để tạo phép đo chiều dài, đưa chuột đến khu vực Bóc tách => Kích chuột phải => chọn Tạo nhóm mới

Bước 02: Nhập các thông tin về phép đo

- Tên nhóm: Điền tên đầu mục khối lượng muốn đo.

- ID tham chiếu: Tự động. Người dùng không cần chỉnh ở đây.

- Thư mục: Xếp nhóm đo vào thư mục để sau này tiện quản lý (Kết cấu, Hoàn thiện, MEP, Hạ tầng…)

- Kiểu đo: Chọn Đo chiều dài.

- Màu biểu diễn: Ở chế độ mặc định, Phép tính cộng có màu xanh lá cây và Phép tính trừ có màu đỏ. Người dùng có thể chọn đổi màu ở đây.

- Tham số mặc định: Các tham số phụ để tính toán.

+ Hệ số: Khối lượng kết quả sẽ nhân theo hệ số này.

+ Chiều cao: Thông số chiều cao để tính Thể tích hoặc Diện tích tường.

+ Chiều rộng & Offset: Thông số phụ để lập công thức tính phức tạp

Bước 3: Để bắt đầu đo chiều dài ta chọn Nhóm đo chiều dài vừa tạo và đưa chuột sang khu vực bản vẽ.

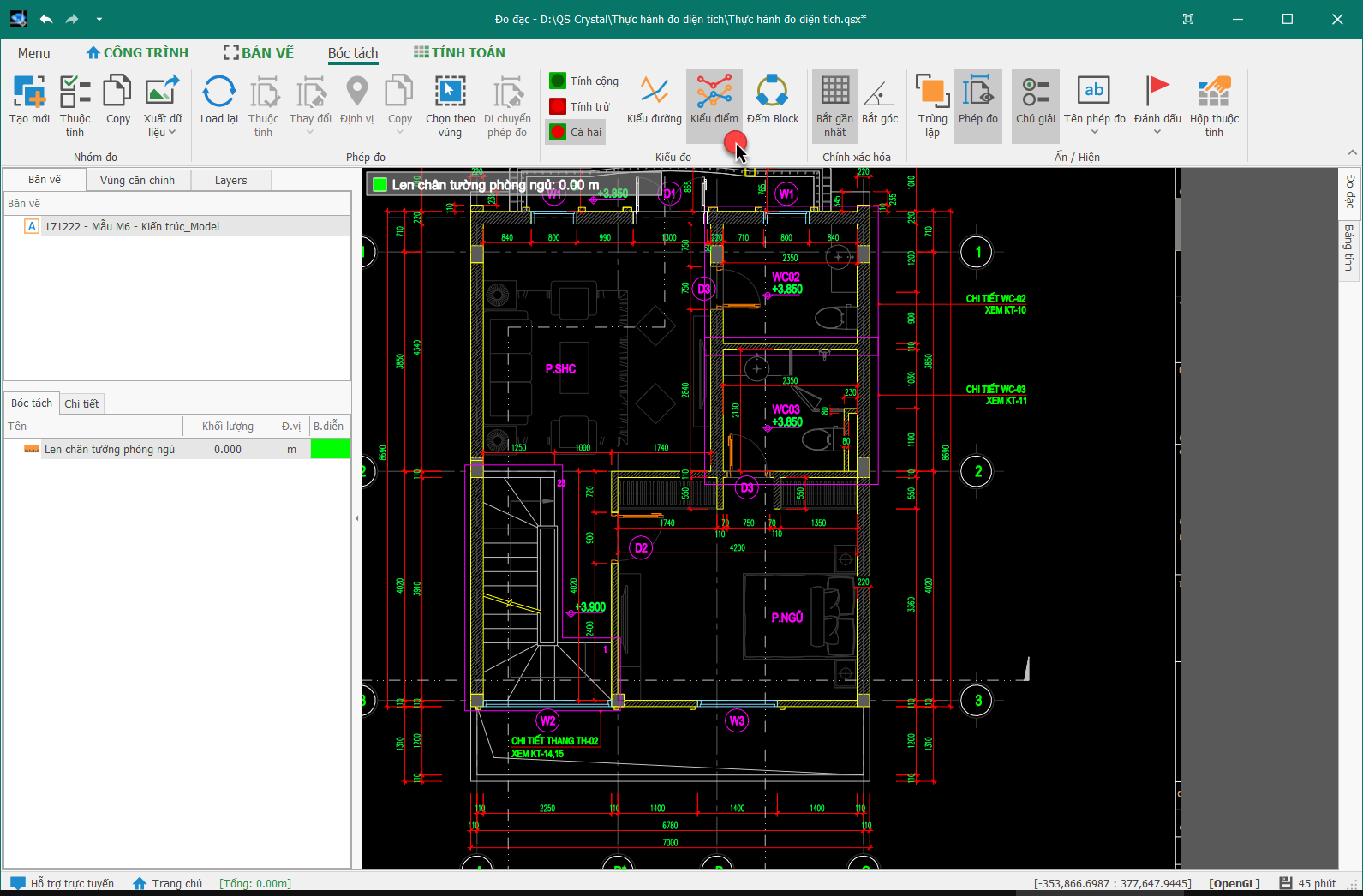

Chọn chức năng Kiểu đường hoặc Kiểu điểm để bắt đầu vẽ. Sau khi vẽ xong bấm Enter để kết thúc

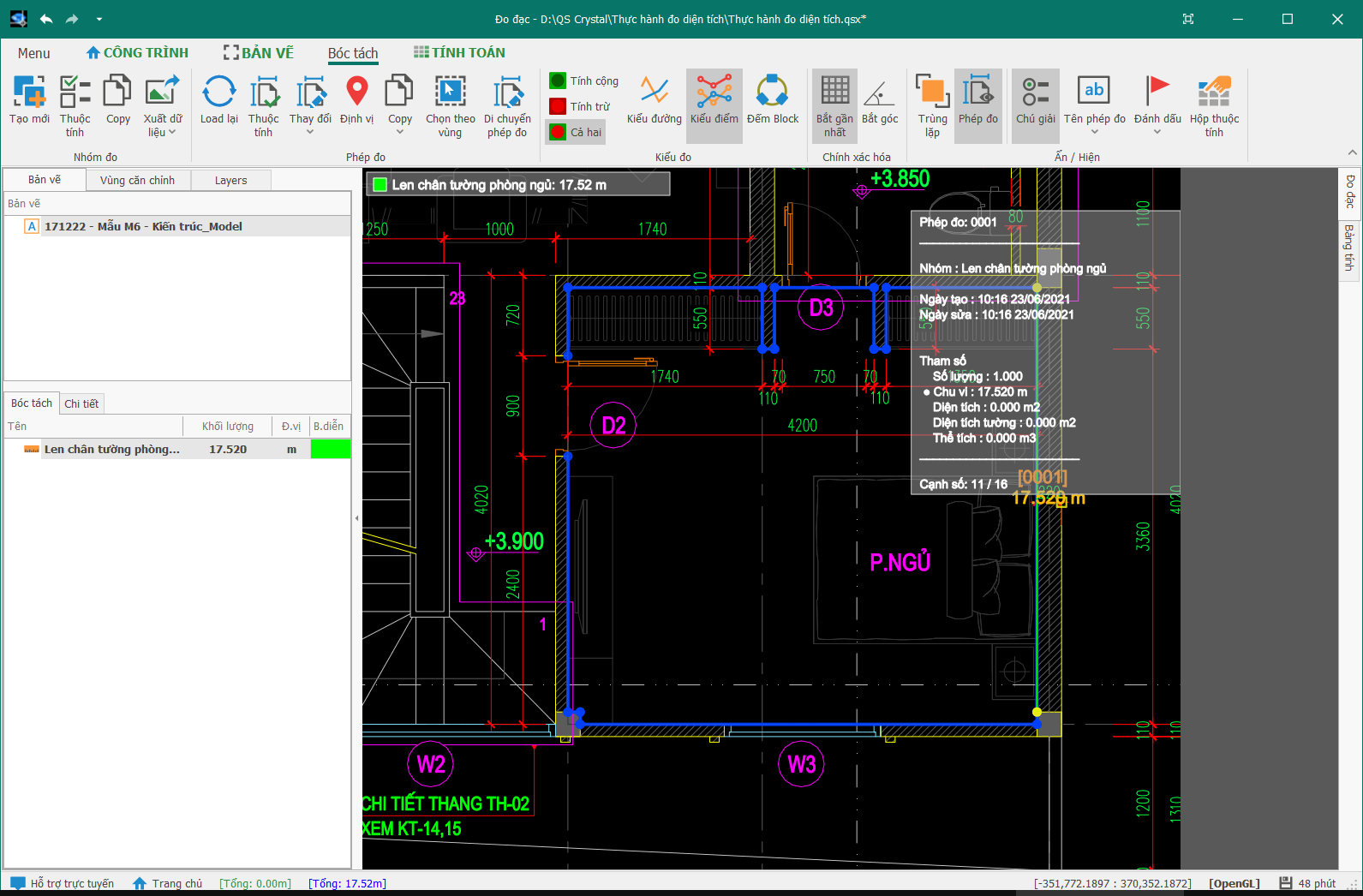

Bước 4: Kết hợp với lệnh: Tên phép đo / Hiển thị kết quả phép đo. Thông số phép đo sẽ thể hiện ngay trên hình vừa vẽ

---





---

---
