Điều chỉnh tỷ lệ kích thước bản vẽ trên phần mềm QS Crystal

Khi thực hiện bóc tách khối lượng trên phần mềm QS Crystal bằng file dạng Pdf hoặc ảnh sẽ phải chỉnh lại tỷ lệ. Đối với bản vẽ Cad thường có sẵn thông số tỷ lệ nhưng đôi khi người thiết kế có thể sai sót, nhầm lẫn và cần phải chỉnh lại.

Để điều chỉnh lại tỷ lệ kích thước bản vẽ, ta sử dụng công cụ Căn trục X hoặc Căn trục Y ở Menu Bản vẽ.

Nếu tỷ lệ hai phương X và Y của bản vẽ là 1:1 thì ta chỉ cần căn the một trục là đủ. Nhưng có những trường hợp trục X và Y có tỷ lệ khác nhau (Bản vẽ bị méo mó, xiên vẹo…) Thì ta kết hợp căn trục theo cả 2 phương.

Căn trục X (hoặc Y):

• Chọn Căn trục X

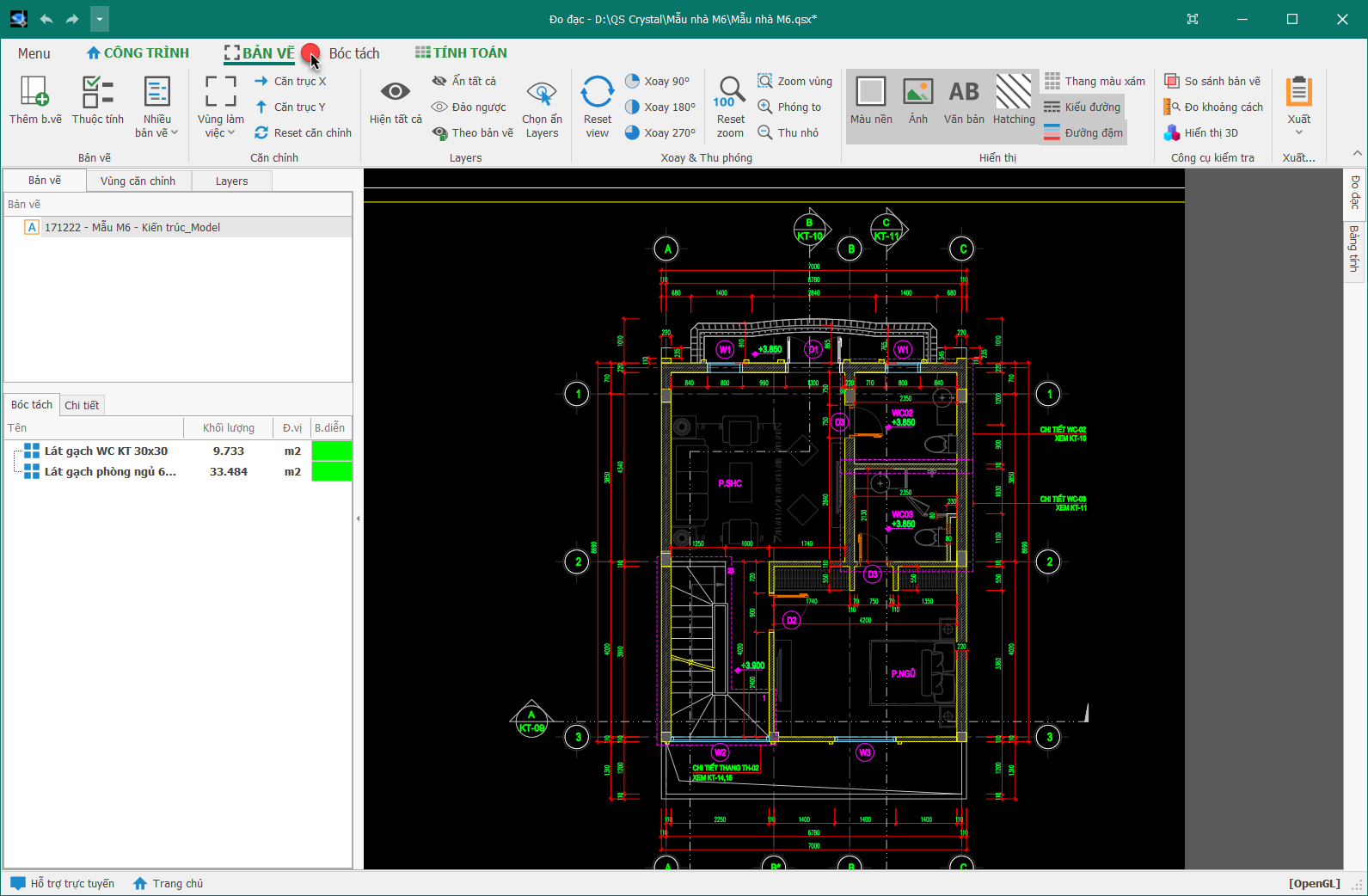

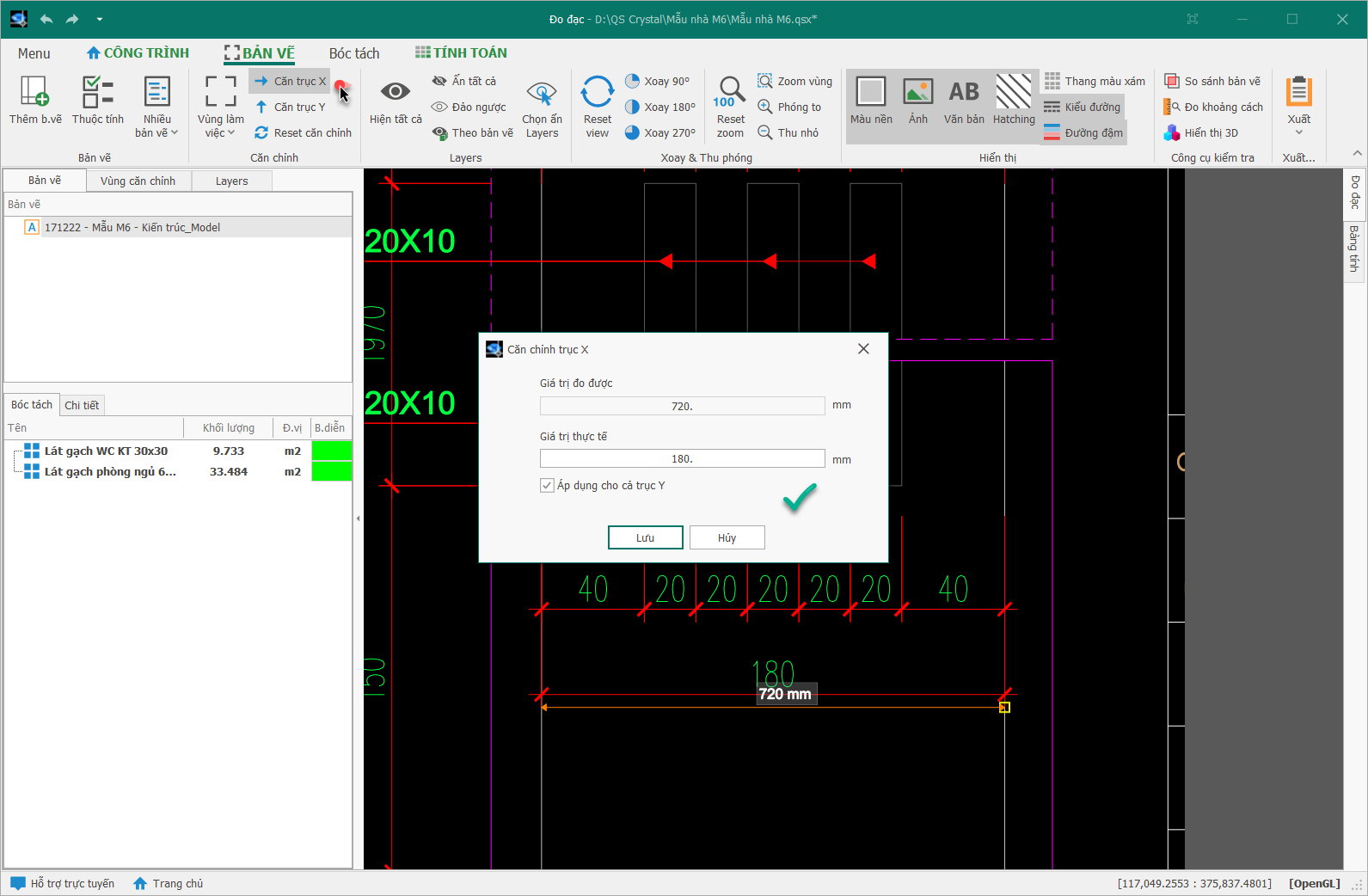

• Click điểm đầu và điểm cuối một đoạn thẳng song song với trục X (hoặc Y) trên bản vẽ.
• Điền kích thước của đoạn thẳng đó lên cửa sổ

Nếu Trục X và Trục Y có tỷ lệ khác nhau thì ta bỏ tích Áp dụng cho trục Y (Hoặc X) và tiếp tục căn theo trục còn lại.

Trong quá trình đo, ta có thể Zoom hoặc Pan bằng chuột giữa. Đây là 2 chức năng được sử dụng thường xuyên trong quá trình đo bóc.

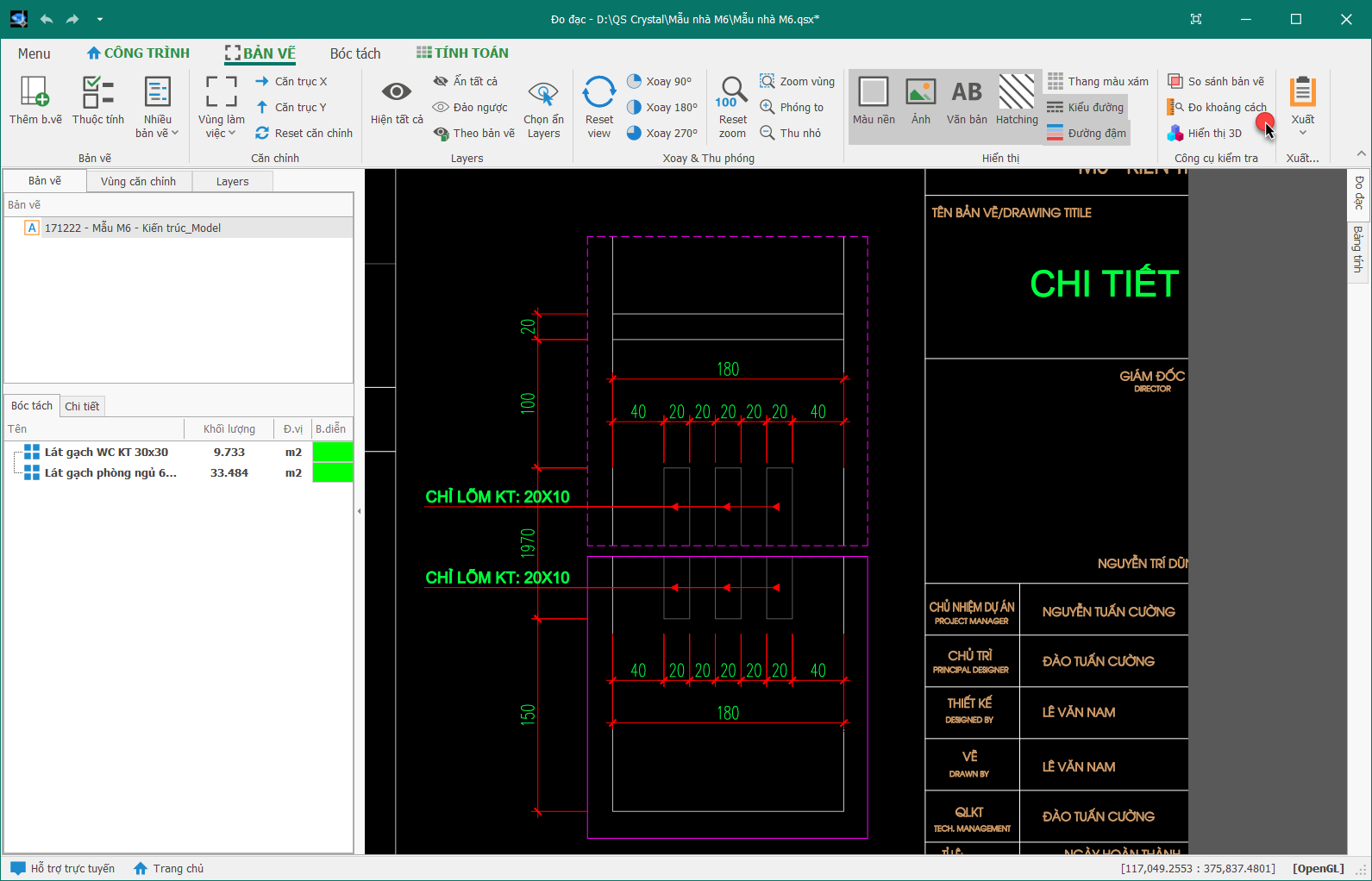

Gợi ý: Đối với bản vẽ cad trước khi làm việc các bạn nên kiểm tra bản vẽ đã được thiết lập đúng tỷ lệ hay chưa bằng cách dùng lệnh: Đo khoảng cách trên Menu Bản vẽ

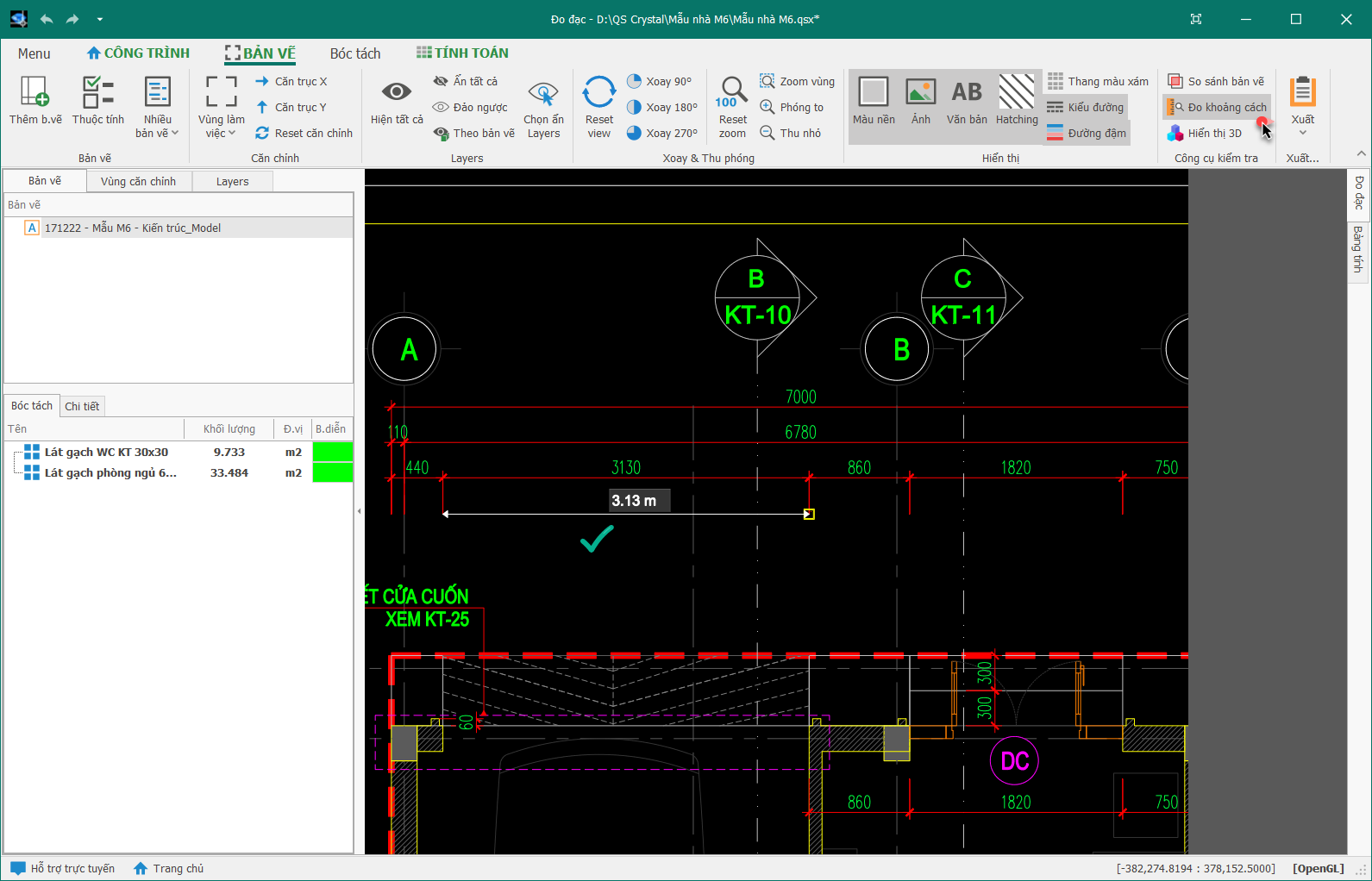

Khi thực hiện đo khoảng cách nếu khoảng cách đo được bằng khoảng cách trên bản vẽ thì ta không cần căn chỉnh kích thước bản vẽ như hướng dẫn ở trên
