Đếm số lượng, block trong phần mềm Qs Crystal

Đếm số lượng, block trong phần mềm QS Crystal sẽ phù hợp với các khối lượng liên quan tới phần nội thất, ME. Với phương pháp này khối lượng sẽ được thực hiện bóc tách rất nhanh, bản vẽ được kiểm soát tránh được tình trạng trùng lặp hoặc thiếu khối lượng.

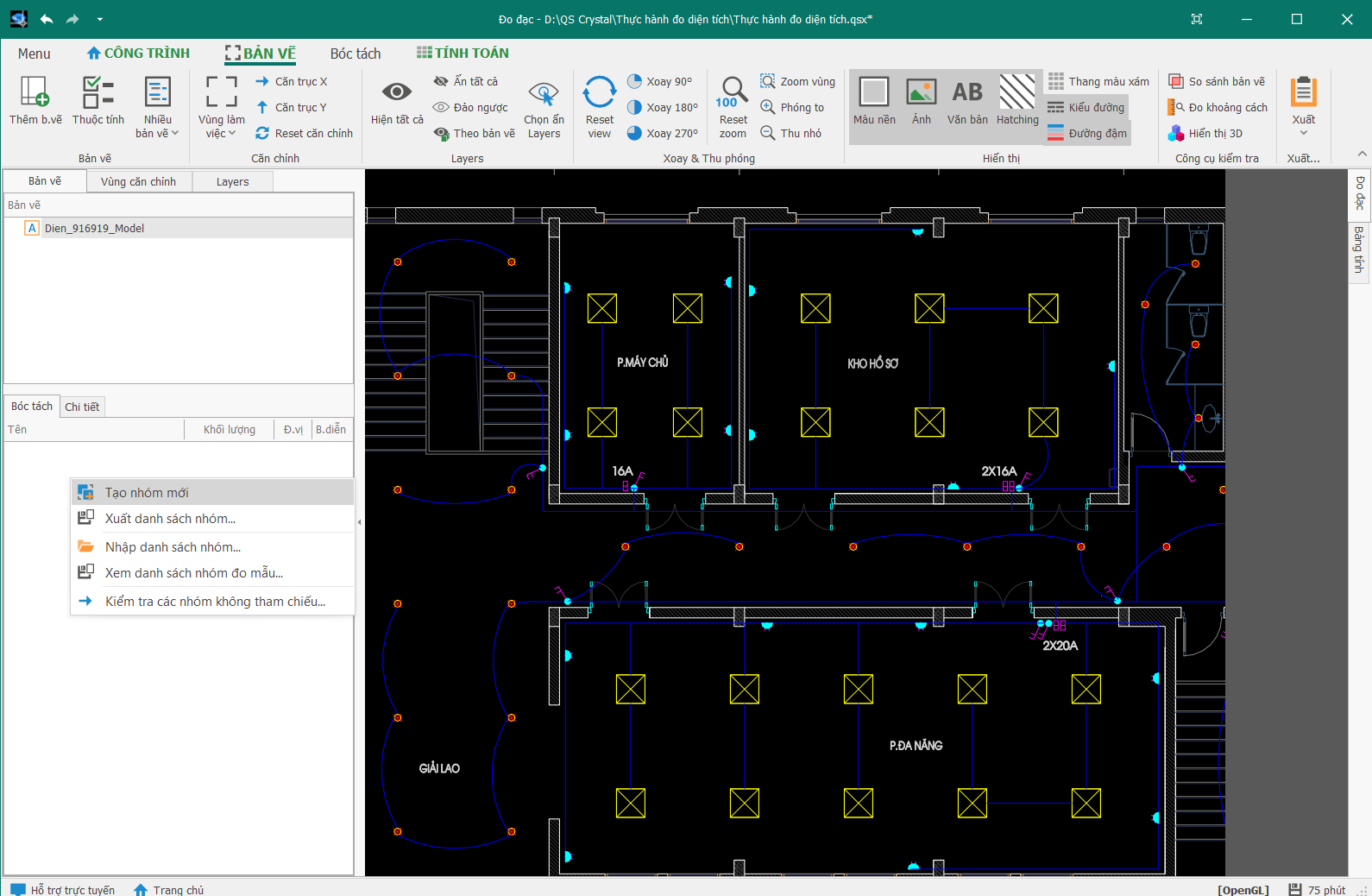

Bước 1: Để tạo phép đo đếm số lượng, đưa chuột đến khu vực Bóc tách => Kích chuột phải => chọn Tạo nhóm mới.

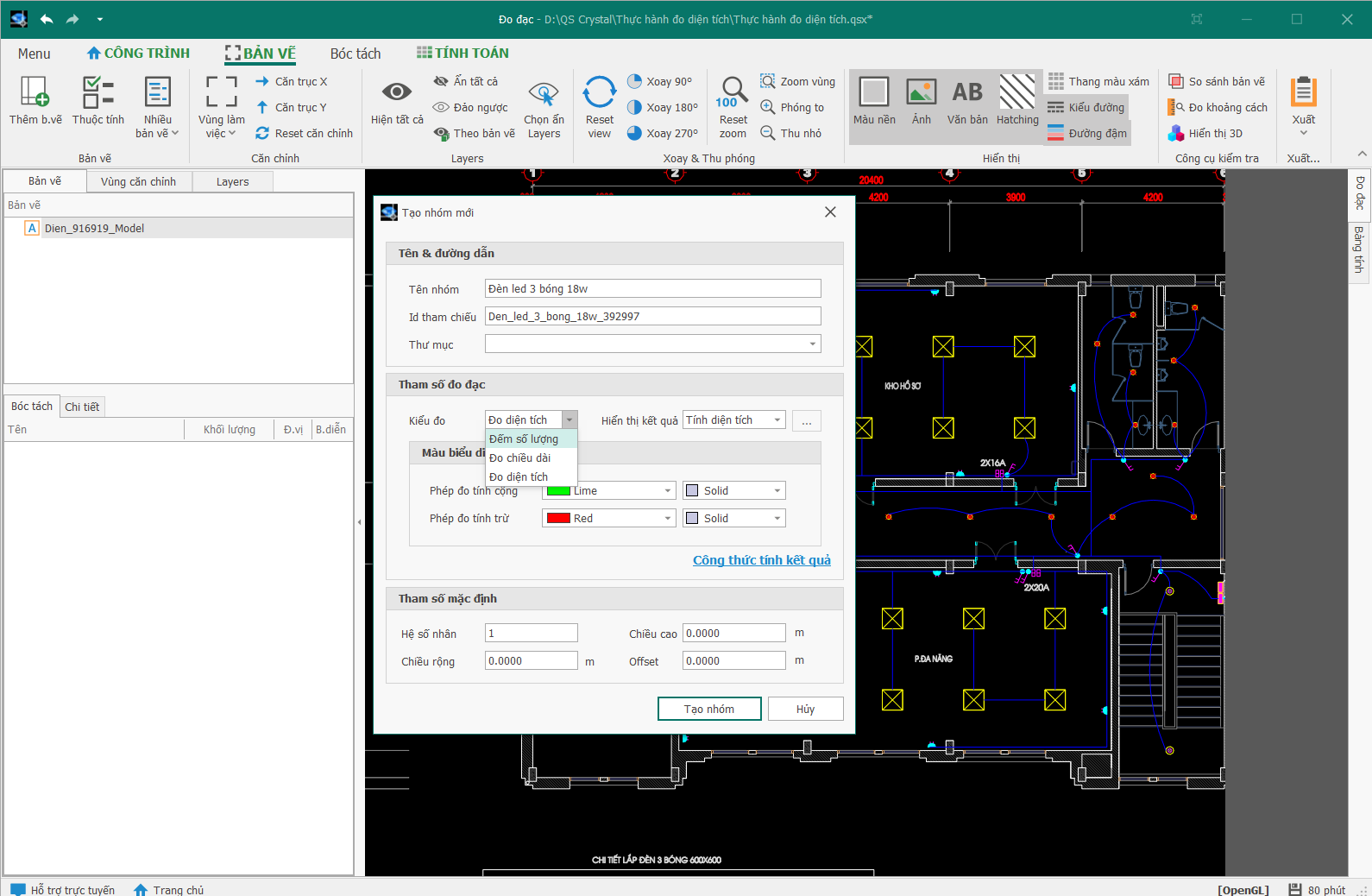

Bước 02: Nhập các thông tin về phép đo

- Tên nhóm: Điền tên đầu mục khối lượng muốn đo.

- ID tham chiếu: Tự động. Người dùng không cần chỉnh ở đây.

- Thư mục: Xếp nhóm đo vào thư mục để sau này tiện quản lý (Kết cấu, Hoàn thiện, MEP, Hạ tầng…)

- Kiểu đo: Chọn Đếm số lượng; Hiển thị kết quả: Đếm số lượng, đơn vị: cái, chiếc…

- Màu biểu diễn: Ở chế độ mặc định, Phép tính cộng có màu xanh lá cây và Phép tính trừ có màu đỏ. Người dùng có thể chọn đổi màu ở đây.

- Tham số mặc định: Các tham số phụ để tính toán.

+ Hệ số: Khối lượng kết quả sẽ nhân theo hệ số này.

+ Chiều cao: Thông số chiều cao thường để tính Thể tích hoặc Diện tích tường.

+ Chiều rộng & Offset: Thông số phụ để lập công thức tính phức tạp

Bước 3: Để bắt đầu đếm số lượng, ta chọn nhóm đo Đếm số lượng vừa tạo và đưa chuột sang khu vực bản vẽ.

Chọn chức năng kiểu đường hoặc kiểu điểm. Sau khi đếm xong bấm Enter để kết thúc.

Bước 4: Kết hợp với lệnh: Tên phép đo / Hiển thị kết quả phép đo. Thông số phép đo sẽ thể hiện ngay trên hình vừa vẽ

Lưu ý: Ngoài chức năng đếm số lượng như trình bày ở trên, phần mềm QS Crystal còn hỗ trợ Đếm tự động / Đếm block / Block Count. Đếm tự động được xem là 1 tính năng cao hơn của đếm số lượng.

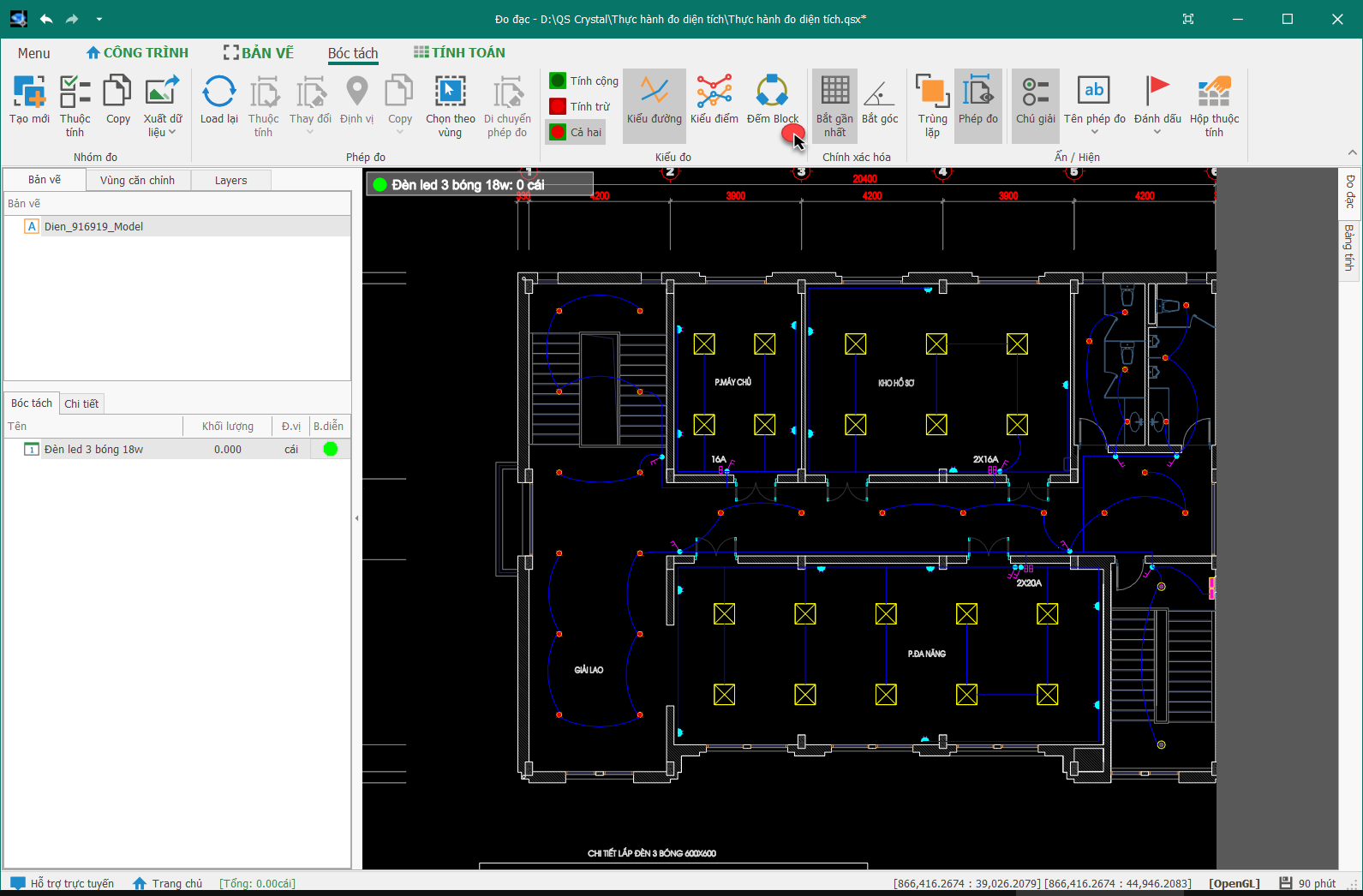

• Đầu tiên tạo nhóm đo Đếm số lượng. Sau đó chọn chức năng Đếm Block

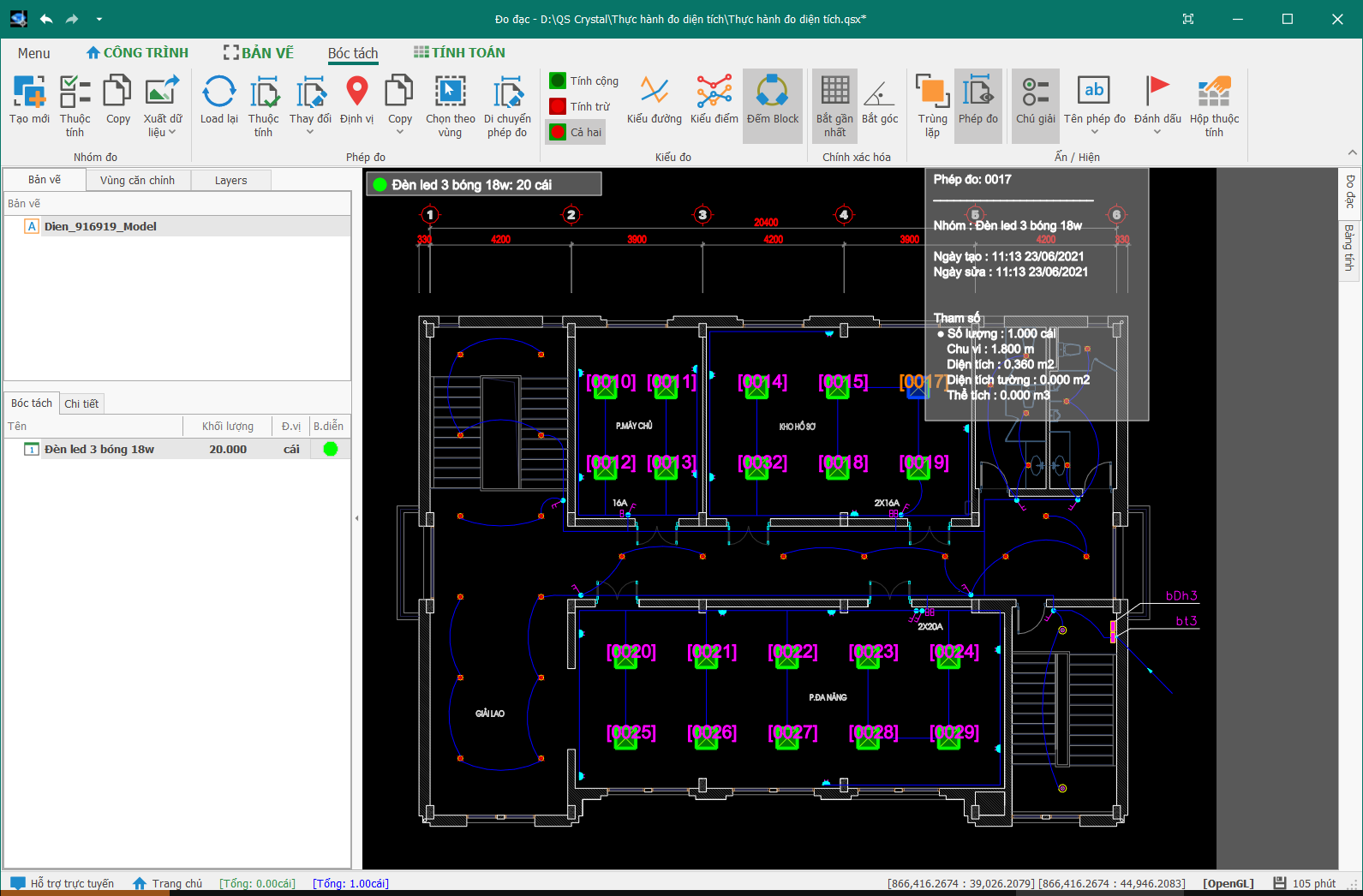

• Di chuyển chuột sang bản vẽ, chọn chi tiết để đếm tự động. Phần mềm sẽ tự động đếm trên bản vẽ toàn bộ các chi tiết tương tự (Block).

Đếm tự động hiện tại chỉ làm việc được với bản vẽ Cad (.Dwg). Trong thời gian sắp tới QS Crystal sẽ cập nhập thêm chức năng đếm tự động cho PDF, Ảnh.

---



---

---
