Cách xử lý khi bản vẽ có nhiều tỷ lệ khác nhau trên phần mềm QS Crystal

Dự toán, thiết kế xây dựng Jun 18, 2021 Bóc tách khối lượng

Một bản vẽ thiết kế có thể sẽ dùng nhiều tỷ lệ khác nhau, khi bóc tách khối lượng phần mềm QS Crystal sẽ chỉ hiểu được 1 tỷ lệ nhất định. (ví dụ Mặt bằng và Chi tiết). Để có thể sử dụng nhiều tỷ lệ trên cùng một bản vẽ bạn có thể sử dụng một trong các cách như sau:

Cách 1: Load bản vẽ đó nhiều lần. Mỗi bản vẽ lại đặt tỷ lệ căn chỉnh khác nhau, các bước thao tác chúng ta lặp lại như bài viết “Điều chỉnh tỷ lệ kích thước chuẩn bản vẽ trên phần mềm QS Crystal”

Cách 2: Sử dụng vùng căn chỉnh (các bạn nên dùng cách thực hiện này)

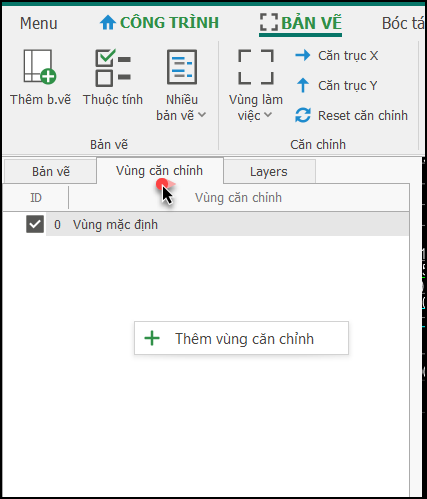

Các bạn chuyển sang Vùng căn chỉnh/ Click chuột phải/Thêm vùng căn chỉnh

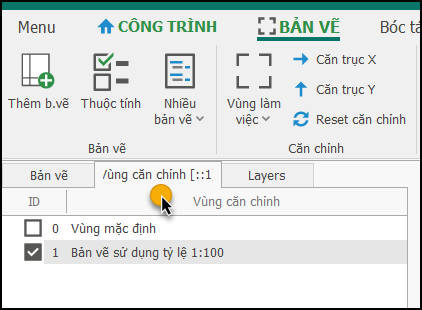

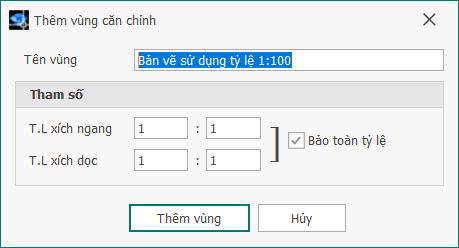

Sau khi thêm vùng căn chỉnh, bạn nhập tên vùng, nên đặt theo tỷ lệ để tránh sự nhầm lẫn.

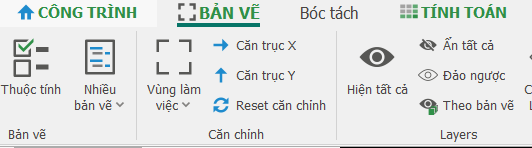

Sử dụng căn trục X / Y để chỉnh tỷ lệ của vùng căn chỉnh.

Khi đo bóc đến chi tiết nào thì ta sử dụng vùng căn chỉnh tương ứng
