TCVN 7572-11 : 2006 CỐT LIỆU CHO BÊ TÔNG VÀ VỮA - PHƯƠNG PHÁP THỬ - PHẦN 11

CỐT LIỆU CHO BÊ TÔNG VÀ VỮA - PHƯƠNG PHÁP THỬ -
PHẦN 11: XÁC ĐỊNH ĐỘ NÉN DẬP VÀ HỆ SỐ HÓA MỀM CỦA CỐT LIỆU LỚN

Aggregates for concrete and mortar – Test methods -
Part 11: Determination of crushing value (ACV) and softening coefficient of coarse aggregate

1. Phạm vi áp dụng TCVN 7572-11 : 2006

Tiêu chuẩn này quy định phương pháp thử độ nén dập trong xi lanh để xác định mác của cốt liệu lớn.

2. Tài liệu viện dẫn TCVN 7572-11 : 2006

TCVN 7572-1 : 2006 Cốt liệu cho bê tông và vữa – Phương pháp thử - Phần 1: Lấy mẫu.

TCVN 7572-2 : 2006 Cốt liệu cho bê tông và vữa – Phương pháp thử - Phần 2: Xác định thành phần hạt.

3. Thiết bị và dụng cụ

– máy nén thủy có lực nén đạt 500 kN;

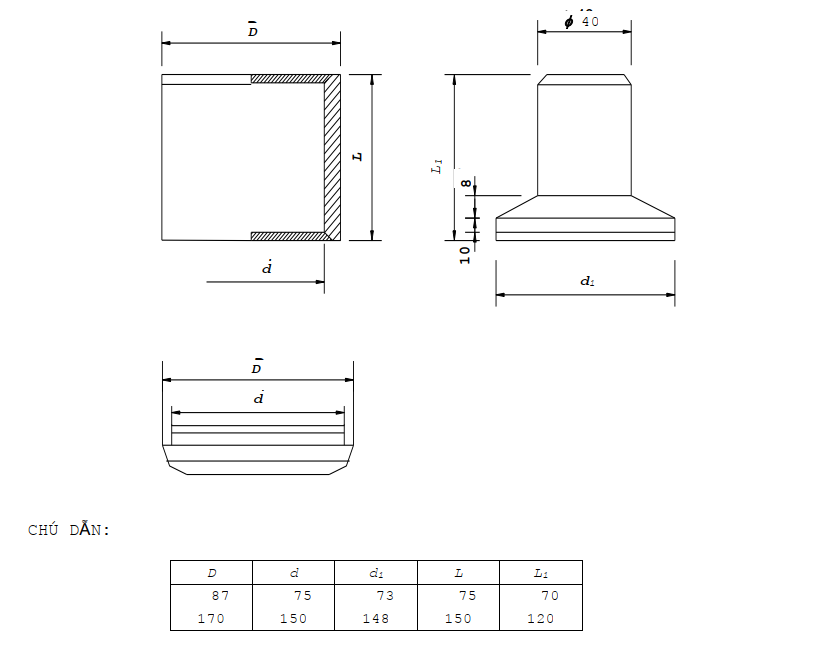

– xi lanh bằng thép, có đáy rời (xem Hình 1).

– cân kỹ thuật có độ chính xác 1 %;

– bộ sàng tiêu chuẩn theo TCVN 7572-2 : 2006 ;

– tủ sấytủ sấy có bộ phận điều chỉnh nhiệt độ đạt nhiệt độ sấy ổn định từ 105^oC đến 110^oC;

– thùng ngâm mẫu.

Kích thước tính bằng milimét

4. Lấy mẫu và chuẩn bị mẫu

Lấy mẫu theo TCVN 7572-1 : 2006 và chuẩn bị mẫu như sau:

Sàng cốt liệu lớn các kích thước: từ 5 mm đến 10 mm; từ 10 mm đến 20mm; từ 20 mm đến 40 mm qua các sàng tương ứng với cỡ hạt lớn nhất và nhỏ nhất của từng loại đá dăm (sỏi). Mẫu được lấy trên các sàng nhỏ.

Nếu dùng xi lanh đường kính trong 75 mm thì lấy mẫu không ít hơn 0,5 kg. Nếu dùng xi lanh đường kính trong 150 mm thì lấy mẫu không ít hơn 4 kg.

Nếu cốt liệu lớn là loại hỗn hợp của nhiều cỡ hạt thì phải sàng ra thành từng loại cỡ hạt để thử riêng.

Nếu cỡ hạt lớn hơn 40 mm thì đập thành hạt từ 10 mm đến 20 mm, hoặc từ 20 mm đến 40 mm để thử. Khi hai cỡ hạt từ 20 mm đến 40 mm và từ 40 mm đến 70 mm có thành phần thạch học như nhau thì kết quả thử cỡ hạt trước có thể dùng làm kết quả cho cỡ hạt sau.

Xác định độ nén dập trong xi lanh, được tiến hành cả cho mẫu ở trong trạng thái khô hoặc trạng thái bão hòa nước.

Mẫu thử ở trạng thái khô thì mẫu được sấy đến khối lượng không đổi. Mẫu thử ở trạng thái bão hòa nước thì ngâm mẫu trong nước hai giờ. Sau khi ngâm, lấy mẫu ra lau các mặt ngoài rồi thử ngay.

5. Tiến hành thử

Khi xác định cốt liệu lớn đá dăm (sỏi) theo độ nén dập, dùng xi lanh có đường kính 150 mm. Với đá dăm (sỏi) cỡ hạt từ 5 mm đến 10 mm và từ 10 mm đến 20 mm thì có thể dùng xi lanh đường kính 75 mm.

Khi dùng xi lanh đường kính 75 mm thì cân 400 g mẫu đã chuẩn bị ở trên, khi dùng xi lanh đường kính 150 mm thì cân 3 kg mẫu.

Mẫu đá dăm (sỏi) được đổ vào xi lanh ở độ cao 50 mm. Sau đó dàn phẳng, đặt pittông sắt vào và đưa xi lanh lên máy ép.

Tăng lực nén của máy ép với tốc độ từ 1 kN đến 2 kN trong một giây. Nếu dùng xi lanh đường kính 75 mm thì dừng tải trọng ở 50 kN, với xi lanh đường kính 150 mm thì dừng tải trọng ở 200 kN.

Mẫu nén xong đem sàng bỏ hạt lọt qua sàng tương ứng với cỡ hạt được nêu trong Bảng 2.

Bảng 2 - Kích thước mắt sàng trong thí nghiệm xác định độ nén dập

Kích thước hạt mm	Kích thước mắt sàng mm
Từ 5 đến 10 Lớn hơn 10 đến 20 Lớn hơn 20 đến 40	1,25 2,50 5,00



---
