Hướng dẫn sử dụng lệnh đối xứng MI trong AutoCAD qua ví dụ minh họa
Lệnh đối xứng hay lệnh mirror là một trong các lệnh được sử dụng thường xuyên đối trong AutoCAD.
Việc lấy đối xứng trong cad hỗ trợ chúng ta rất nhiều trong việc triển khai nhanh các bản vẽ kỹ thuật.
Tác dụng của lệnh MI trong AutoCAD ?
- Lệnh MI (mirror) giống như một cái gương, hiện hình đối xứng của nó qua gương và lệnh mirror của autocad cũng giống vậy nó tạo đối tượng đối xưng trong autocad, giúp bạn vẽ nhanh các đối tượng
Cách sử dụng lệnh đối xứng MI trong CAD như thế nào?

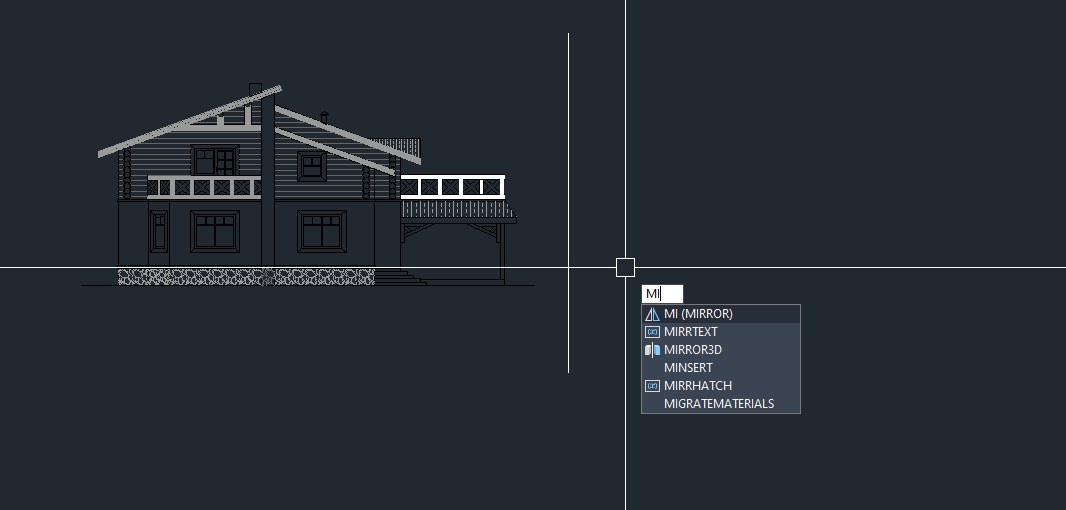

- Bước 1: Gõ lệnh tắt MI ➜ Enter

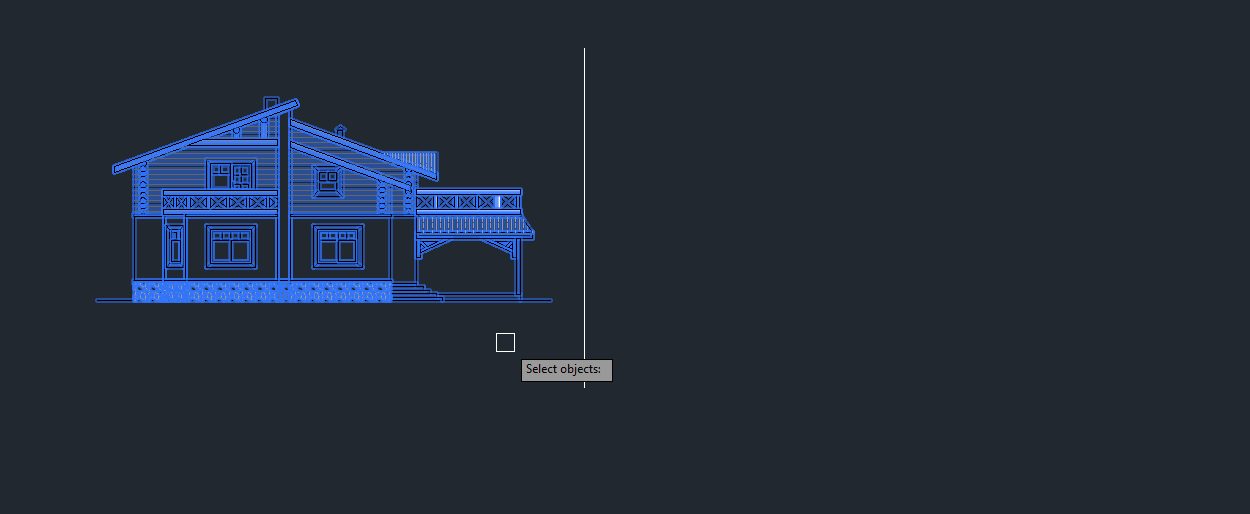

- Bước 2: Quét đối tượng muốn tạo đối xứng ➜ Enter

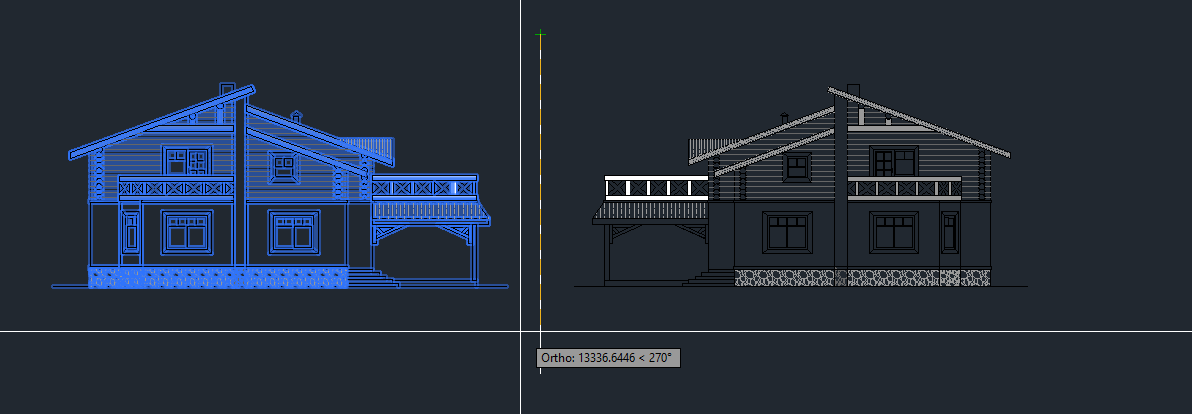

- Bước 3: Chọn đường đối xứng bằng cách click chọn lấy 2 điểm ➜ Enter

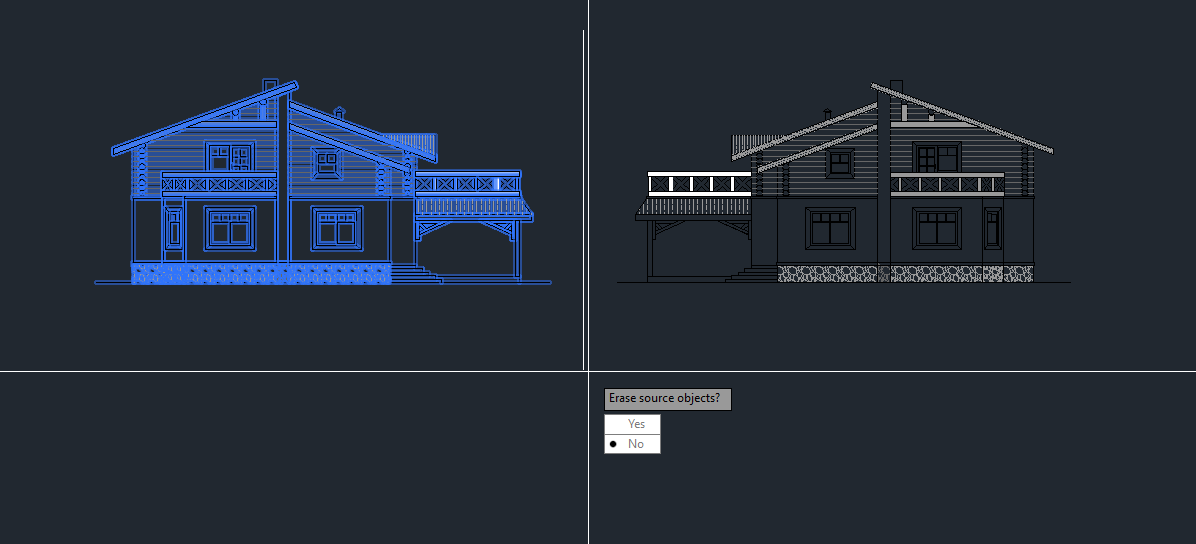

- Bước 4: Khi bạn chọn được đường đối xứng xong sẽ hiện ra câu lệnh Erase source objects? Nếu muốn xóa bỏ đổi tượng cũ bạn chọn Yes, muốn giữ lại bạn chọn No
- Bước 5: Ấn enter để kết thúc lệnh.

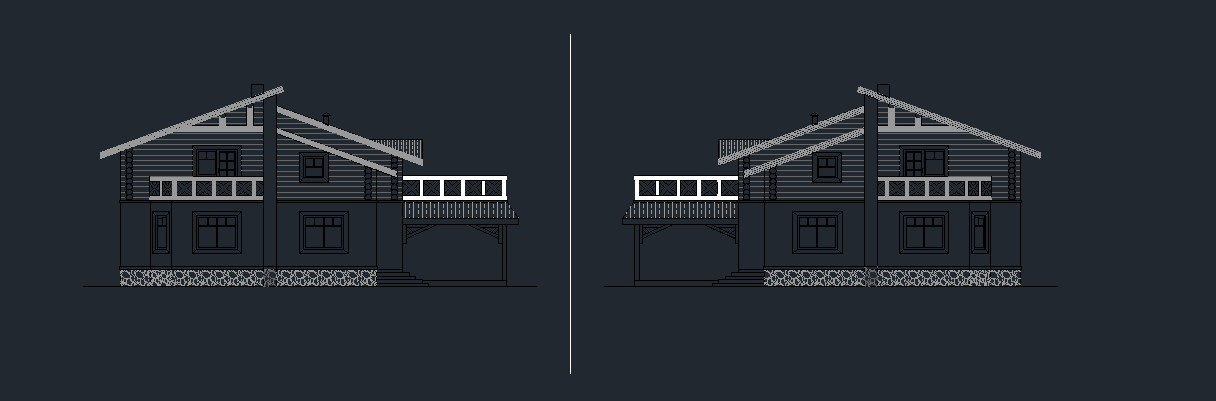

Sau khi thực hiện xong từng bước bạn sẽ thu được kết quả như hình dưới:
Như vậy chỉ với 5 bước cực kỳ đơn giản bạn đã có thể vẽ đối xứng một cách nhanh chóng.
Nếu có câu hỏi hay đóng góp nào bạn hãy comment để cùng xây dựng và chia sẻ nhé!
Chúc các bạn thành công!
