Cách thiết lập đơn vị trong Revit (inch - meter) qua 3 bước
Bảng thiết lập đơn vị trong Revit - Project Units
Nếu ngay từ đầu khởi tạo dự án, bạn sử dụng Template Revit mặc định DefaultMetric thì các đơn vị được thiết lập trong Project sẽ quen thuộc ở hệ mét.
Trường hợp bạn chọn nhầm Template Imperial ở hệ đơn vị inch, hoặc file mẫu tải về không ở hệ Mét, thì bạn có thể thực hiện chuyển đổi đơn vị bằng cách thiết lập trong Project Units

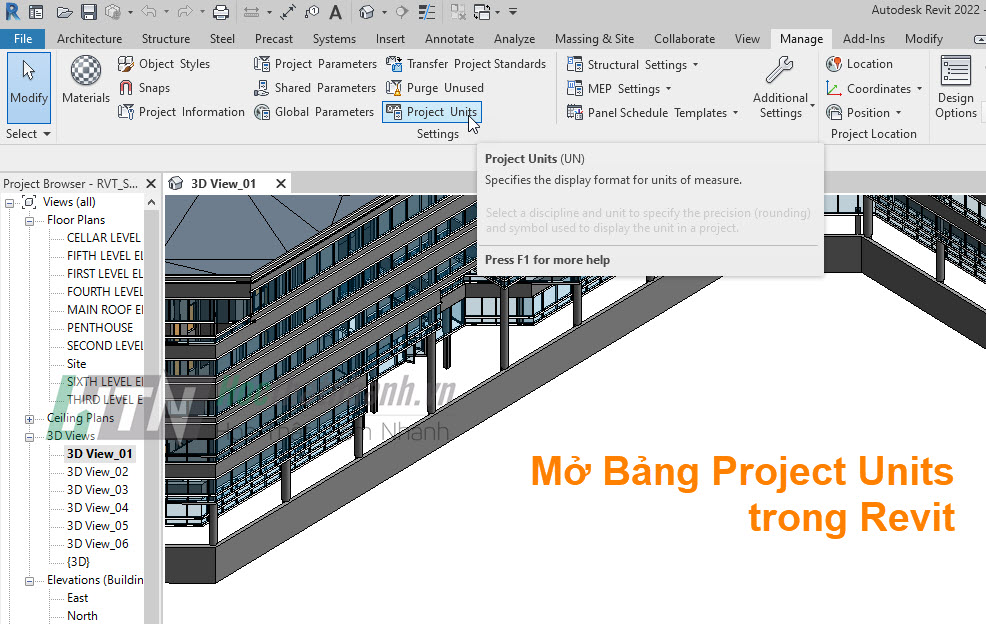

- Bạn có thể tìm thấy bảng thiết lập đơn vị này trong thẻ Manage ➜ Setting ➜ Project Units
- Các thiết lập định dạng đơn vị (kích thước, thể tích, khối lượng, góc,...) trong bảng này sẽ được áp dụng chung cho toàn dự án.
Cách chuyển đổi thiết lập đơn vị trong Revit:

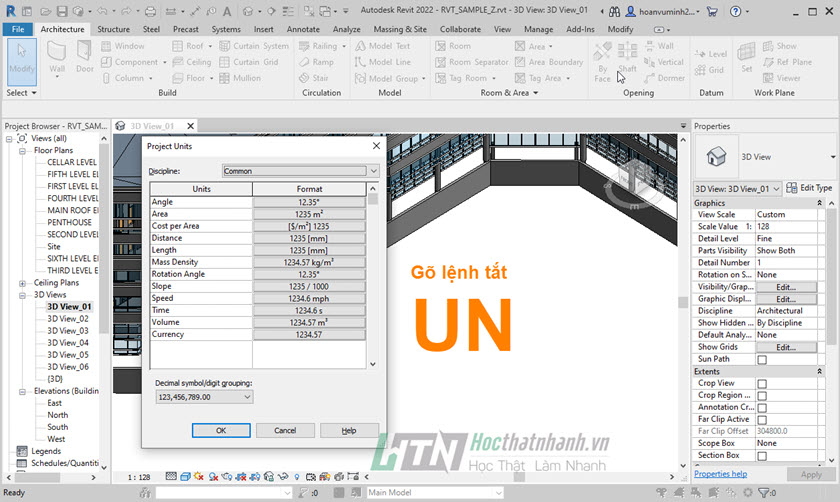

Bước 1: Gõ lệnh tắt UN để mở bảng Project Units

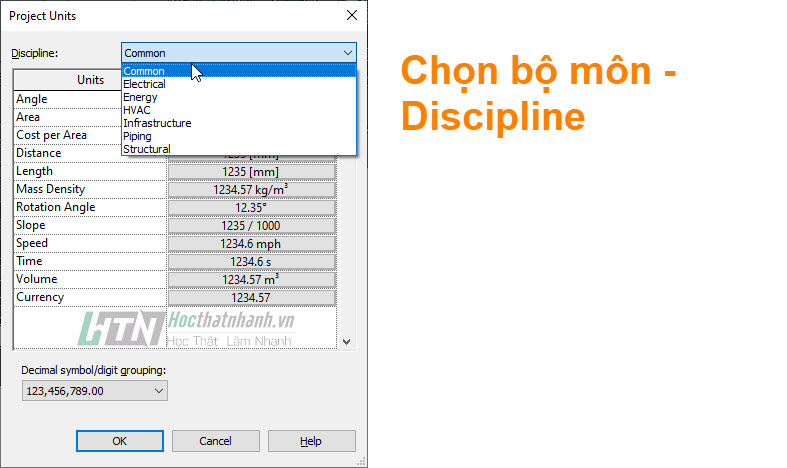

Bước 2: Chọn bộ môn để thiết lập đơn vị - Discipline
Trong đó bao gồm:
- Common: Đơn vị chung.
- Electrical: Đơn vị cho HT điện
- Energy: Đơn vị cho năng lượng
- HVAC: Đơn vị cho điều hòa thông gió
- Piping: Đơn vị cho đường ống
- Infrastructure: Đơn vị cho phần hạ tầng
- Structure: Đơn vị cho kết cấu
Bước 3: Thiết lập đơn vị riêng cho từng loại:
- Length: Đơn vị đo Chiều dài
- Area: Đơn vị đo diện tích
- Volume: Đơn vị đo thể tích
- Angle: Đơn vị đo góc
- Slope: Đơn vị đo độ dốc

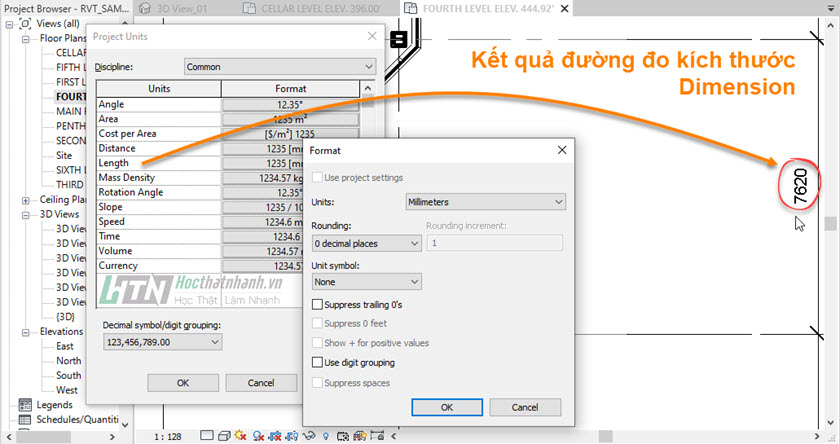

Cuối cùng, sau khi thiết lập đơn vị trong Revit cho từng loại, bạn sẽ thu được kết quả như ý muốn. Ví dụ đơn vị đo độ dài trong Revit đặt theo mm:
Tổng kết:
Trên đây, HocThatNhanh.vn đã chia sẻ với bạn chi tiết cách chuyển đổi và thiết lập đơn vị trong Revit như ý muốn
Nếu có câu hỏi nào trong quá trình học Revit online tại HocThatNhanh.vn, bạn hãy để lại comment dưới đây để nhận câu trả lời tiếp theo nhé
Biên soạn và hướng dẫn: Vũ Minh Hoàn
