Ẩn hiện layer, xoay trục bản vẽ trên phần mềm QS Crystal

Ẩn hiện layer trên phần mềm QS Crystal:

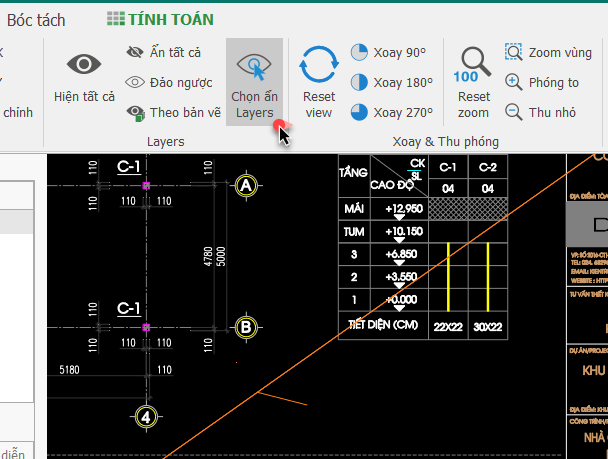

Tương tự như Cad các bản vẽ bạn đưa vào phần mềm khi thực hiện bóc tách khối lượng có quá nhiều đường nét, dẫn tới khi đo bóc chúng ta sẽ rất rối mắt dễ nhầm lẫn, sai sót. Bạn Chọn ẩn Layers sau đó chọn layer cần ẩn trên bản vẽ.

Một số tính năng khác liên quan tới hiện/ẩn layer:

• Hiện tất cả: tất cả các layer trên bản vẽ sẽ xuất hiện
• Ẩn tất cả: tất cả các layer trên bản vẽ sẽ bị ẩn
• Đảo ngược: Chúng ta chọn layer cần ẩn => bấm Đảo ngược thì kết quả sẽ đối lập với lệnh chọn ẩn layer
• Theo bản vẽ: tất cả các layer được trở lại theo thiết kế gốc ban đầu

Xoay trục bản vẽ trên phần mềm QS Crystal

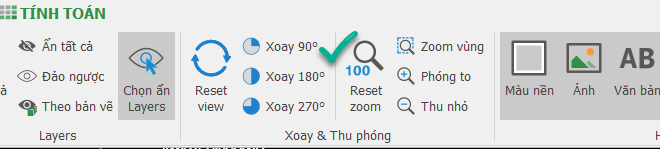

Thông thường khi thực hiện bóc tách khối lượng phương bản vẽ chúng ta thường sử dụng để tiện bóc tách là theo phương X, hoặc Y. Phần mềm Qs Crytal hỗ trợ bản vẽ có thể xoay được theo các chiều khác nhau để tiện quan sát bằng chức năng Bản vẽ > Xoay 90, 180, 270

Ngoài ra, QS Crystal còn có chức năng xoay đặc biệt, cho phép ta xoay cả bản vẽ theo 1 đường thẳng bất kì (Chọn 1 đường thẳng và xoay để đường thẳng đó song song với trục X). Muốn trở lại ban đầu bạn bấm Reset view

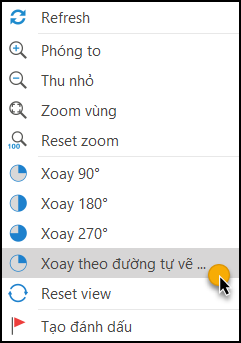

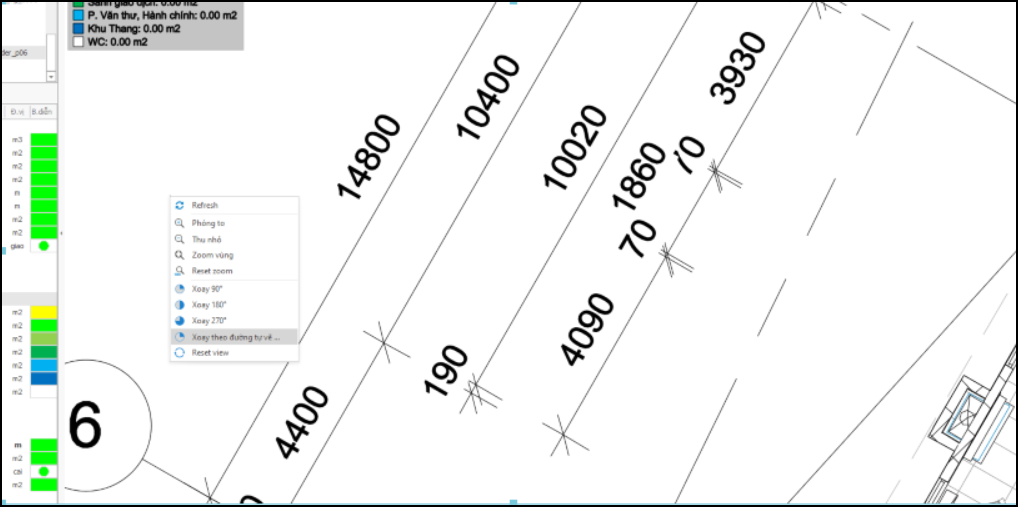

Ví dụ: ở bản vẽ dưới đây có các kích thước chéo. Ta bấm chuột phải vào bản vẽ và chọn Xoay theo đường tự vẽ và vẽ theo đường thẳng ta muốn xoay thành trục X.
